Transistörler - FET, MOSFET - Tekil

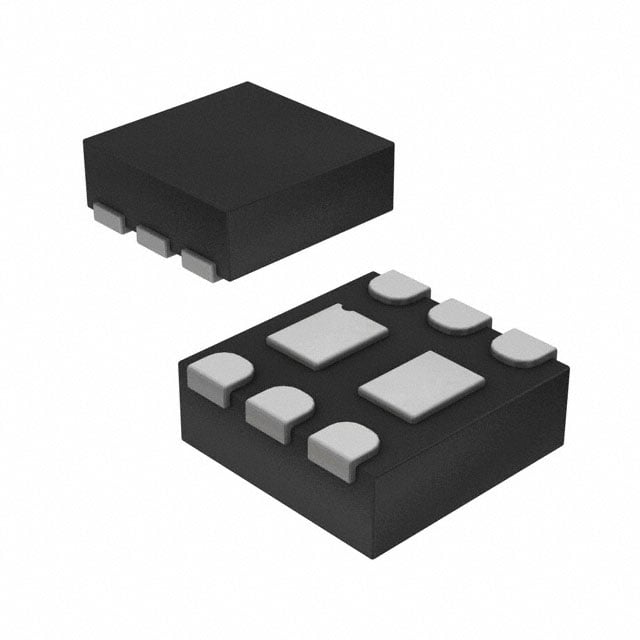

FDFME3N311ZT
MOSFET N-CH 30V 1.8A 6MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-UFDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDFME3N311Z
FDFME3N311ZT Hakkında
FDFME3N311ZT, onsemi tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 1.8A sürekli drenaj akımı ile düşük güç uygulamalarında kullanılır. 6-UFDFN Surface Mount paketinde sunulan bu bileşen, maksimum 299mOhm on-resistance değeri ile anahtarlama ve amplifikasyon devrelerinde çalışır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında kararlı performans gösterir. İzole edilmiş Schottky diyot içermesi ve düşük gate charge değeri (1.4nC) hızlı anahtarlama uygulamaları için uygunluğunu artırır. Kontrol devreleri, güç yönetimi ve sinyal anahtarlama uygulamalarında tercih edilir. Bileşen şu anda kullanım dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.8A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Feature | Schottky Diode (Isolated) |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.4 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 75 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-UFDFN Exposed Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.4W (Ta) |
| Rds On (Max) @ Id, Vgs | 299mOhm @ 1.6A, 4.5V |
| Supplier Device Package | 6-MicroFET (1.6x1.6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
