Transistörler - FET, MOSFET - Tekil
FDFM2P110

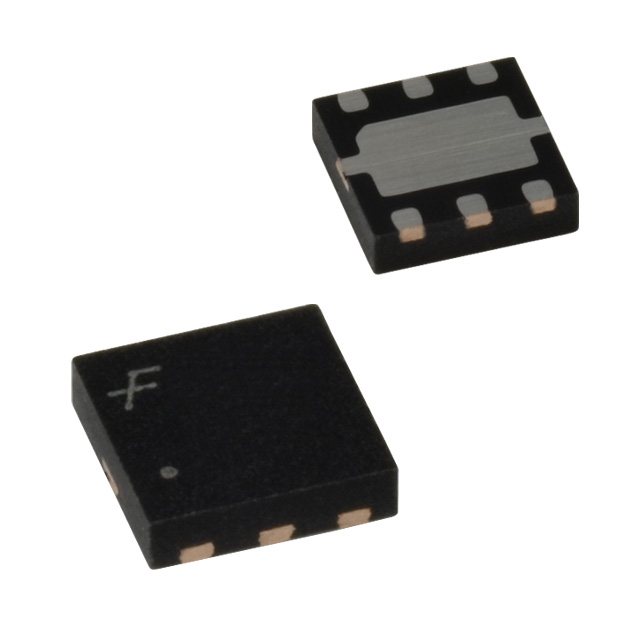

MOSFET P-CH 20V 3.5A MICROFET
- Üretici
- onsemi
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDFM2P110
FDFM2P110 Hakkında
FDFM2P110, onsemi tarafından üretilen P-Channel MOSFET transistördür. 20V drain-source voltaj ve 3.5A sürekli dren akımı kapasitesine sahiptir. 6-WDFN exposed pad paketinde sunulan bu bileşen, 140mOhm maksimum on-resistance değeri ile düşük güç kayıpları sağlar. Schottky diyot özelliği sayesinde voltaj kesimi uygulamalarında verimli çalışır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında kullanılabilen FDFM2P110, anahtarlama devreleri, güç yönetimi uygulamaları ve portatif cihazlarda kullanılan yüksek entegrasyonlu tasarımlarda tercih edilir. Düşük gate charge değeri (4nC @ 4.5V) hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.5A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Feature | Schottky Diode (Isolated) |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 280 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2W (Ta) |
| Rds On (Max) @ Id, Vgs | 140mOhm @ 3.5A, 4.5V |
| Supplier Device Package | MicroFET 3x3mm |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
