Transistörler - FET, MOSFET - Tekil

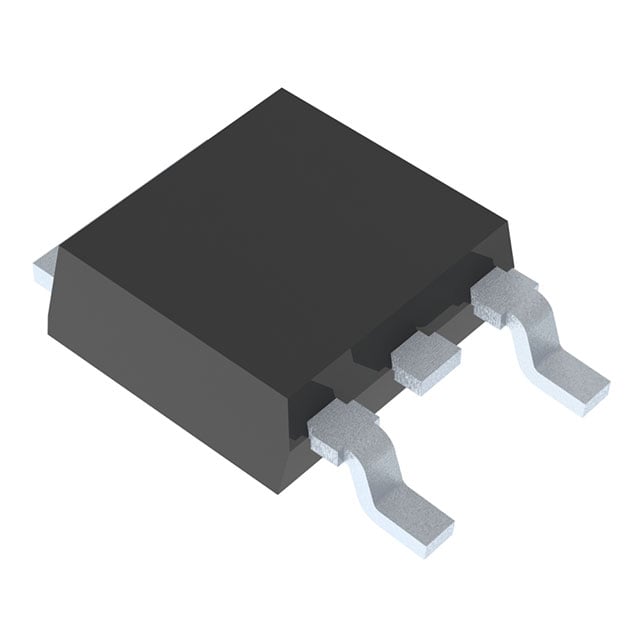

FDD9410L-F085
MOSFET N-CHANNEL 40V 50A TO252
- Üretici
- Flip Electronics
- Paket/Kılıf
- TO-252-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDD9410L
FDD9410L-F085 Hakkında
FDD9410L-F085, Flip Electronics tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 50A sürekli drain akımı kapasitesine sahip bu bileşen, güç yönetimi, motor kontrolü, güç kaynakları ve anahtarlama uygulamalarında kullanılır. TO-252 (D-Pak) paketinde sunulan FDD9410L, 4.2mOhm maksimum RDS(on) değeri ile düşük kayıp uygulamalar için uygundur. -55°C ile 175°C arasında çalışabilen bu transistör, 75W maksimum güç tüketebilir ve hızlı anahtarlama işlemleri gerektiren endüstriyel ve tüketici elektroniği uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 43 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1960 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Part Status | Active |
| Power Dissipation (Max) | 75W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.2mOhm @ 50A, 10V |
| Supplier Device Package | TO-252, (D-Pak) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
