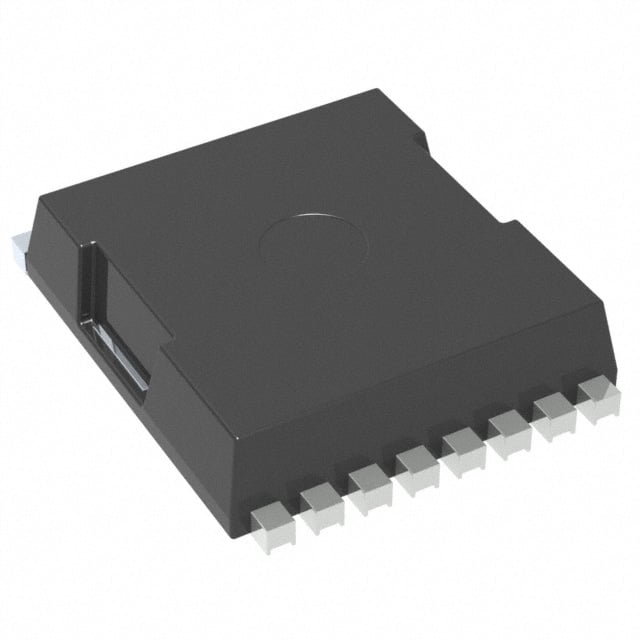

FDBL9406L-F085
MOSFET N-CH 40V 43A/240A 8HPSOF
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDBL9406L
FDBL9406L-F085 Hakkında
FDBL9406L-F085, onsemi tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilim kapasitesine sahip ve 25°C'de 43A sürekli drenaj akımı sağlayabilir. Düşük on-state direnci (1.1mOhm @ 80A, 10V) ile güç yönetimi uygulamalarında verim kaybını minimize eder. 8-PowerSFN paketinde sunulan bu bileşen, anahtarlama devrelerinde, DC-DC dönüştürücülerde ve motor kontrol sistemlerinde kullanılır. -55°C ile 175°C arasındaki geniş çalışma sıcaklık aralığı endüstriyel ve otomotiv uygulamalarına uygunluğunu gösterir. Surface mount tasarımı kompakt PCB tasarımlarını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 43A (Ta), 240A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 121 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8600 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerSFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.5W (Ta), 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.1mOhm @ 80A, 10V |
| Supplier Device Package | 8-HPSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
