Transistörler - FET, MOSFET - Tekil

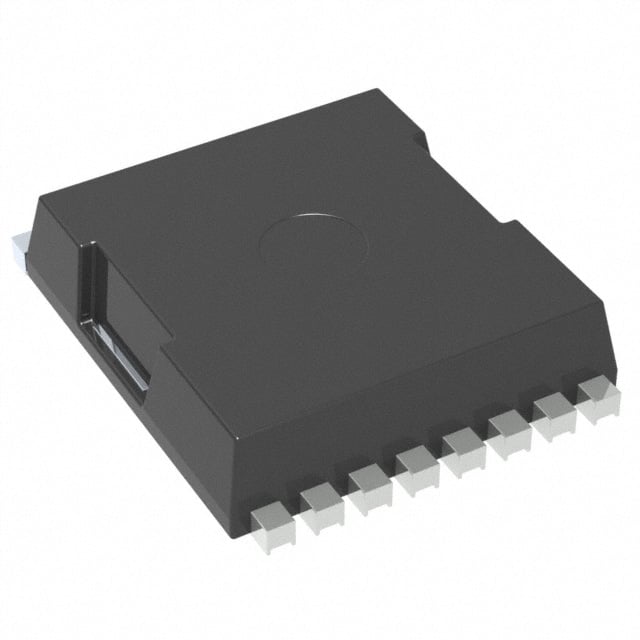

FDBL9406-F085T6
MOSFET N-CH 40V 45A/240A 8HPSOF
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDBL9406
FDBL9406-F085T6 Hakkında
FDBL9406-F085T6, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 40V Drain-Source gerilimi ile tasarlanan bu bileşen, 25°C'de 45A sürekli drenaj akımı kapasitesine sahiptir. 8-HPSOF paket tipinde sunulan cihaz, 1.21mOhm (10V, 50A koşullarında) düşük RDS(on) değeri ile güç kaybını minimize eder. Güç dönüştürücüler, DC-DC konvertörleri, motor kontrolü ve ağır yük anahtarlaması uygulamalarında kullanılır. -55°C ile 175°C arasında çalışan bu transistör, 75nC gate charge değeriyle hızlı anahtarlama özelliği sunar ve endüstriyel kontrol sistemleri ile güç yönetimi uygulamalarında tercih edilen bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 45A (Ta), 240A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 75 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4960 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerSFN |
| Part Status | Active |
| Power Dissipation (Max) | 4.3W (Ta), 136.4W (Tc) |
| Rds On (Max) @ Id, Vgs | 1.21mOhm @ 50A, 10V |
| Supplier Device Package | 8-HPSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +20V, -16V |
| Vgs(th) (Max) @ Id | 3.5V @ 190µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
