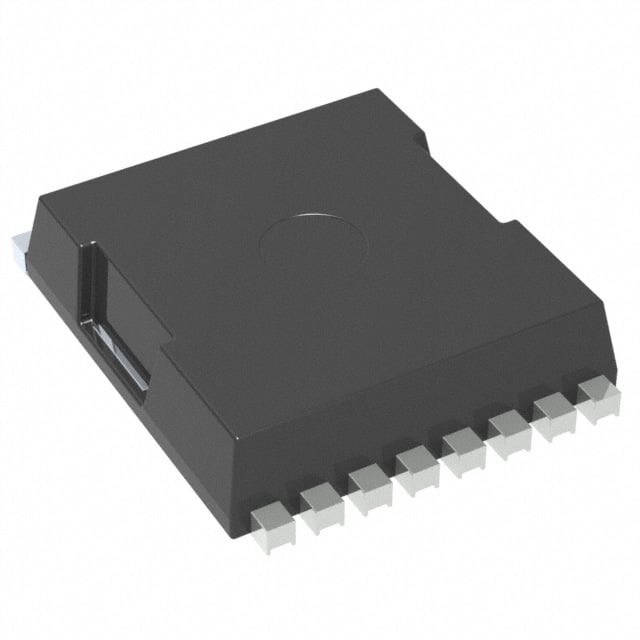

FDBL9403L-F085
MOSFET N-CH 40V 53.3A 8HPSOF
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDBL9403L
FDBL9403L-F085 Hakkında
FDBL9403L-F085, onsemi tarafından üretilen N-Channel MOSFET transistördür. 40V Drain-Source gerilimi ve 53.3A sürekli dren akımı kapasitesine sahiptir. Maksimum 0.72mOhm (10V, 80A koşullarında) RDS(on) değeri ile düşük iletim kaybı sağlar. 8-HPSOF yüzey montaj paketinde sunulur ve geniş çalışma sıcaklık aralığında (-55°C ~ 175°C) güvenilir operasyon sunar. Güç yönetimi uygulamalarında, motor sürücü devrelerinde, DC-DC dönüştürücülerde ve anahtarlama uygulamalarında kullanılır. 203nC gate charge ve 14.1nF input capacitance değerleri ile hızlı anahtarlama performansı sağlar. ±20V maksimum gate-source gerilim aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 53.3A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 203 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 14100 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerSFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.5W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.72mOhm @ 80A, 10V |
| Supplier Device Package | 8-HPSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
