Transistörler - FET, MOSFET - Tekil

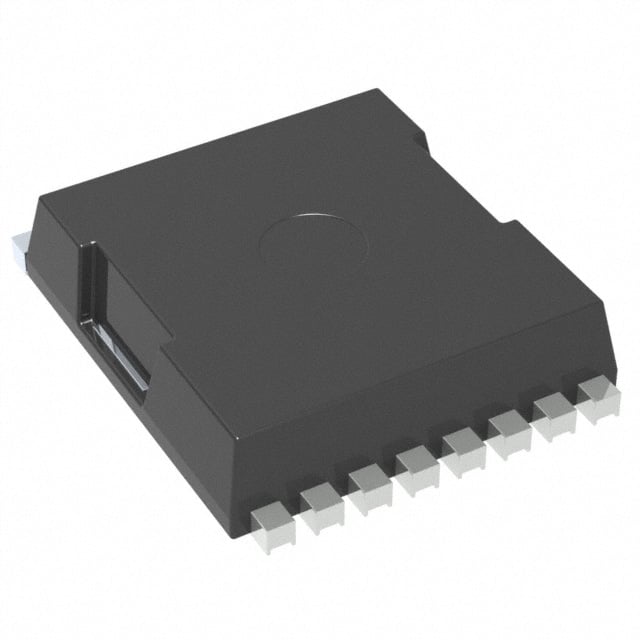

FDBL9403-F085T6
MOSFET N-CH 40V 50A/300A 8HPSOF
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDBL9403
FDBL9403-F085T6 Hakkında
FDBL9403-F085T6, onsemi tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source gerilimi ile 50A (Ta) / 300A (Tc) sürekli drenaj akımı kapasitesine sahiptir. 0.95mΩ maksimum RDS(on) değeri ile düşük iç dirençli tasarımı sayesinde güç uygulamalarında yüksek verimlilik sağlar. 8-HPSOF yüzey montajlı paketinde sunulan bu transistör, elektriksel şalteleme, DC-DC dönüştürücüler, motor kontrol, güç kaynakları ve endüstriyel uygulamalarda kullanılır. -55°C ile 175°C arasında çalışabilme yeteneği geniş sıcaklık aralığı gerektiren uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A (Ta), 300A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 108 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 6985 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerSFN |
| Part Status | Active |
| Power Dissipation (Max) | 4.3W (Ta), 159.6W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.95mOhm @ 50A, 10V |
| Supplier Device Package | 8-HPSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +20V, -16V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
