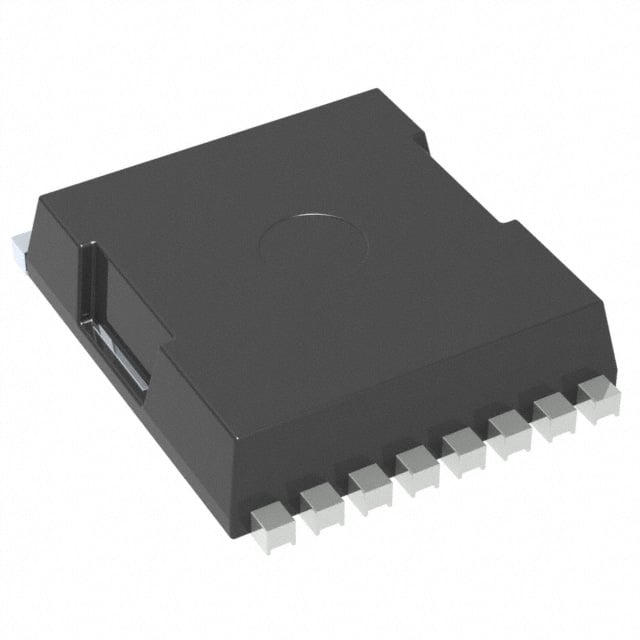

FDBL9401-F085T6
MOSFET N-CH 40V 58.4/240A 8HPSOF
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDBL9401
FDBL9401-F085T6 Hakkında
FDBL9401-F085T6, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 40V drain-source gerilimi ve 240A (Tc) sürekli akım kapasitesi ile yüksek akım uygulamalarında kullanılmak üzere tasarlanmıştır. 0.67mΩ RDS(on) değeri ile düşük kayıp ve verimli anahtarlama sağlar. 8-HPSOF yüzey montaj paketinde sunulan bu komponent, güç yönetimi, motor kontrolü, anahtarmalı güç kaynakları ve batarya yönetim sistemlerinde yaygın olarak kullanılır. -55°C ile +175°C arası çalışma sıcaklık aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 58.4A (Ta), 240A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 148 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 10000 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerSFN |
| Part Status | Active |
| Power Dissipation (Max) | 4.3W (Ta), 180.7W (Tc) |
| Rds On (Max) @ Id, Vgs | 0.67mOhm @ 50A, 10V |
| Supplier Device Package | 8-HPSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +20V, -16V |
| Vgs(th) (Max) @ Id | 4V @ 290µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
