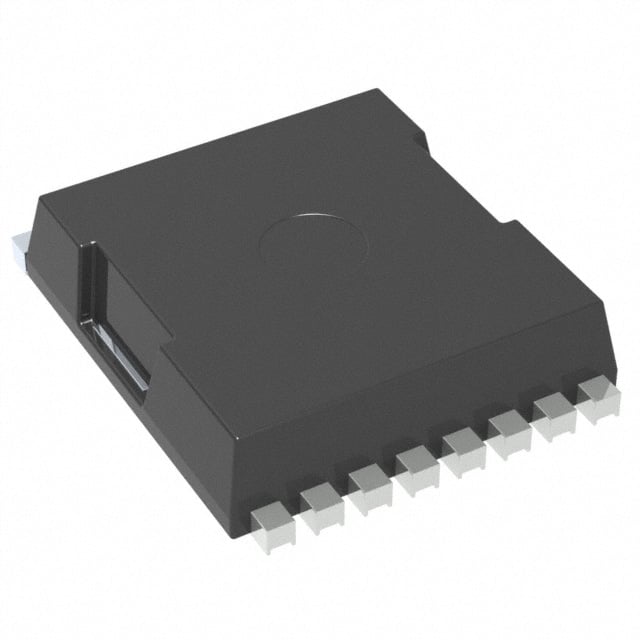

FDBL86066-F085
MOSFET N-CH 100V 185A 8HPSOF
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDBL86066
FDBL86066-F085 Hakkında
FDBL86066-F085, onsemi tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source voltaj ve 185A sürekli drain akımı kapasitesi ile güç uygulamalarında kullanılmak için tasarlanmıştır. 4.1mΩ on-resistance değeri ile enerji kaybını minimize eder. Surface mount 8-HPSOF paketinde sunulmaktadır. Motor kontrol, güç kaynakları, DC-DC konvertörleri ve anahtarlama uygulamalarında yaygın olarak kullanılır. -55°C ile 175°C arasında çalışan sıcaklık aralığı geniş uygulama yelpazesi sağlar. 300W maksimum güç hızıntısı yüksek akım uygulamalarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 185A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 69 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3240 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerSFN |
| Part Status | Active |
| Power Dissipation (Max) | 300W (Ta) |
| Rds On (Max) @ Id, Vgs | 4.1mOhm @ 80A, 10V |
| Supplier Device Package | 8-HPSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
