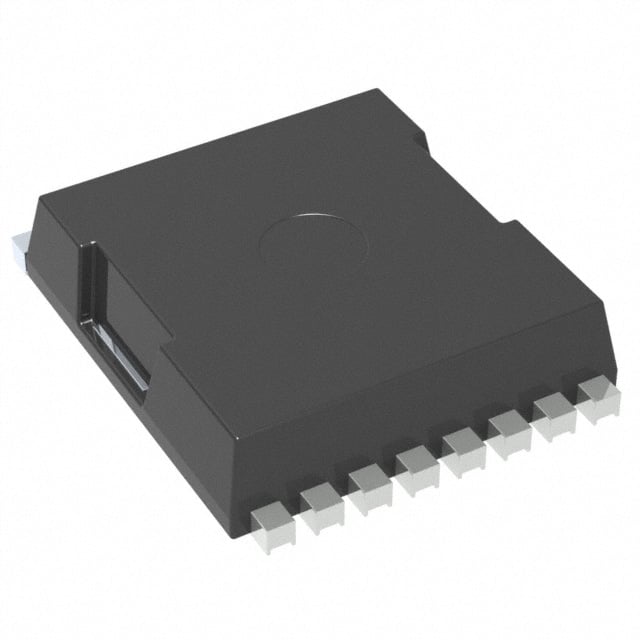

FDBL86063-F085
MOSFET N-CH 100V 240A 8HPSOF
- Üretici
- onsemi
- Paket/Kılıf
- 8-PowerSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDBL86063
FDBL86063-F085 Hakkında
FDBL86063-F085, onsemi tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source gerilimi ve 240A sürekli dren akımı kapasitesine sahiptir. 2.6mOhm düşük on-state direnci ile verimli güç yönetimi sağlar. 8-PowerSFN yüzey montaj paketinde sunulur. Otomotiv, endüstriyel kontrol, güç kaynakları ve motor sürücü uygulamalarında kullanılan bu bileşen, -55°C ile 175°C arasında çalışabilir. 95nC gate charge ve 5120pF input kapasitansı ile hızlı anahtarlama performansı sunar. ±20V gate gerilim aralığında güvenli işletme yapılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 240A (Tc) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 95 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5120 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerSFN |
| Part Status | Active |
| Power Dissipation (Max) | 357W (Tj) |
| Rds On (Max) @ Id, Vgs | 2.6mOhm @ 80A, 10V |
| Supplier Device Package | 8-HPSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
