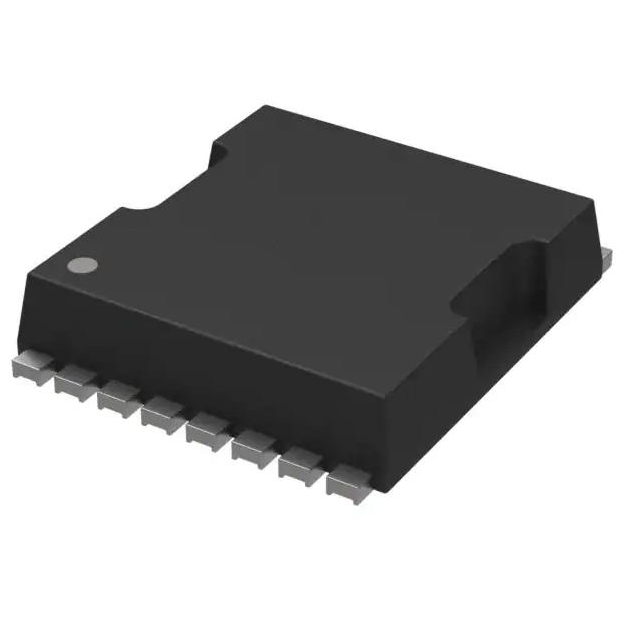

FDBL0090N40
MOSFET N-CH 40V 240A 8HPSOF
- Üretici
- Rochester Electronics
- Paket/Kılıf
- 8-PowerSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDBL0090N40
FDBL0090N40 Hakkında
FDBL0090N40, Rochester Electronics tarafından üretilen N-Channel Power MOSFET transistörüdür. 40V drain-source gerilim ve 240A sürekli drain akımı kapasitesiyle yüksek akım uygulamaları için tasarlanmıştır. 0.9mOhm (80A, 10V koşullarında) on-resistance değeri ile düşük güç kaybı sağlar. Surface mount 8-HPSOF paketinde sunulan bu transistör, -55°C ile +175°C arasında çalışabilir. Anahtarlama güç kaynakları, motor sürücüleri, yük yönetimi ve güç dönüştürme uygulamalarında yaygın olarak kullanılır. 188nC gate charge ve 12000pF input capacitance özellikleriyle hızlı anahtarlama performansı sunar. ±20V gate-source gerilim toleransı ile çeşitli sürücü devrelerine uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 240A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 188 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 12000 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | 8-PowerSFN |
| Part Status | Active |
| Power Dissipation (Max) | 357W (Tj) |
| Rds On (Max) @ Id, Vgs | 0.9mOhm @ 80A, 10V |
| Supplier Device Package | 8-HPSOF |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
