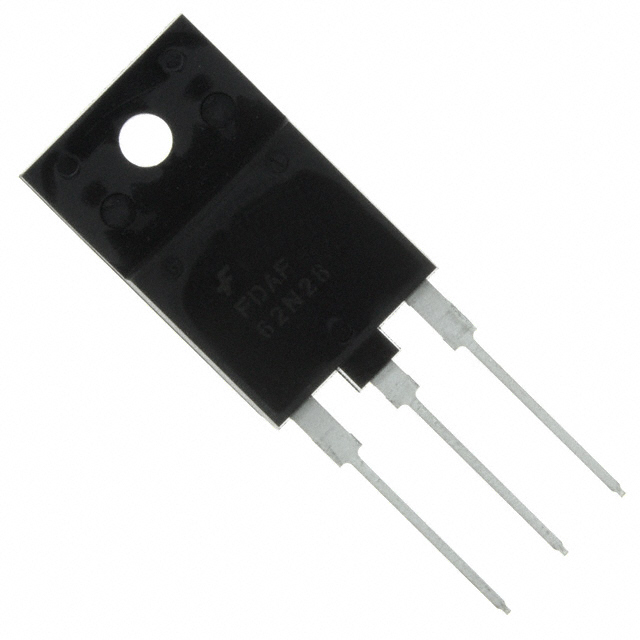

FDAF62N28
MOSFET N-CH 280V 36A TO3PF
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FDAF62N
FDAF62N28 Hakkında
FDAF62N28, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 280V drain-source gerilim ile 36A sürekli dren akımı kapasitesine sahiptir. 10V gate drive voltajında 51mOhm maksimum RDS(on) değeri ile açık durumda düşük gerilim düşüşü sağlar. TO-3PF paketinde sunulan bu transistör, güç dönüştürme devreleri, motor kontrol uygulamaları, DC-DC konvertörleri ve yüksek gerilim switching uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahip olup maksimum 165W güç dissipasyonuna uygundur. Not: Bu ürün artık üretilmemektedir (obsolete).
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 36A (Tc) |
| Drain to Source Voltage (Vdss) | 280 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 100 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4630 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3 Full Pack |
| Part Status | Obsolete |
| Power Dissipation (Max) | 165W (Tc) |
| Rds On (Max) @ Id, Vgs | 51mOhm @ 18A, 10V |
| Supplier Device Package | TO-3PF |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
