Transistörler - FET, MOSFET - Tekil

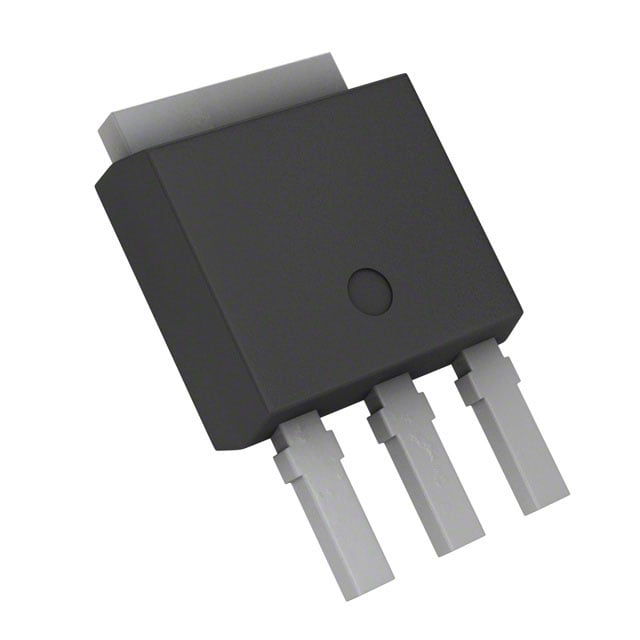

FCU900N60Z
MOSFET N-CH 600V 4.5A IPAK
- Üretici
- onsemi
- Paket/Kılıf
- IPAK
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCU900N60Z
FCU900N60Z Hakkında
FCU900N60Z, onsemi tarafından üretilen N-Channel MOSFET transistörüdür. 600V drain-source voltajı ve 4.5A sürekli dren akımı kapasitesiyle, yüksek voltaj uygulamalarında anahtarlama ve güç yönetimi işlevleri için tasarlanmıştır. TO-251-3 (IPAK) paketinde sunulan bu bileşen, 900mΩ maksimum on-state direnci ile verimli enerji transferi sağlar. -55°C ile +150°C arasındaki çalışma sıcaklık aralığı, endüstriyel ve ticari uygulamalarda kullanımına uygun hale getirir. Güç kaynakları, DC-DC dönüştürücüler, motor kontrol devreleeri ve güç anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 17 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 710 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-251-3 Stub Leads, IPak |
| Part Status | Active |
| Power Dissipation (Max) | 52W (Tc) |
| Rds On (Max) @ Id, Vgs | 900mOhm @ 2.3A, 10V |
| Supplier Device Package | I-PAK |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
