FCPF380N60E

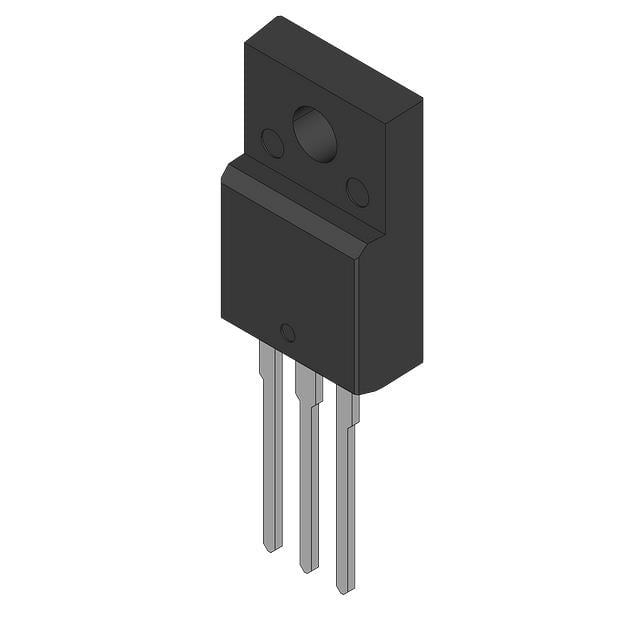

MOSFET N-CH 600V 10.2A TO220F
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCPF380N60E
FCPF380N60E Hakkında
FCPF380N60E, Rochester Electronics tarafından üretilen N-channel MOSFET transistörüdür. 600V drain-source gerilim (Vdss) ve 10.2A sürekli drain akımı (Id) kapasitesiyle güç elektronikleri uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu bileşen, anahtarlama devreleri, güç kaynakları, motor sürücüleri ve AC/DC konverterler gibi uygulamalarda tercih edilir. 380mΩ maksimum RdsOn değeri ile enerji kaybını minimize eder. -55°C ile 150°C arasında çalışabilen geniş sıcaklık aralığı, endüstriyel ve otomotiv uygulamaları için uygun hale getirir. ±20V maksimum gate gerilimi ile standart kontrol devrelerinden güvenli şekilde sürülebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10.2A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 45 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1770 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 31W (Tc) |
| Rds On (Max) @ Id, Vgs | 380mOhm @ 5A, 10V |
| Supplier Device Package | TO-220F-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
