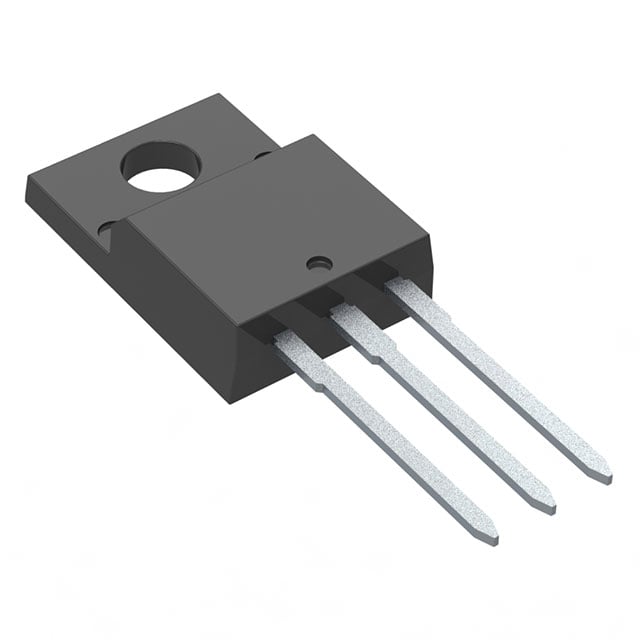

FCPF360N65S3R0L-F154
POWER MOSFET, N-CHANNEL, SUPERFE
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCPF360N65S3R0L
FCPF360N65S3R0L-F154 Hakkında
FCPF360N65S3R0L-F154, onsemi tarafından üretilen N-Channel Power MOSFET transistördür. 650V drain-source gerilim ve 10A sürekli dren akımı kapasitesine sahiptir. SuperFET teknolojisine dayanan bu bileşen, düşük açık direnç (Rds On) ile yüksek verimlilik sağlar. TO-220-3 paketi ile Through Hole montajına uygun olup, -55°C ile +150°C arasında çalışabilir. Güç kaynakları, motor sürücüleri, AC-DC konvertörleri ve endüstriyel anahtarlama uygulamalarında kullanılır. 27W güç dağıtım kapasitesi ve ±30V gate gerilim dayanımı, çeşitli kontrol devresi tasarımlarında esneklik sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Tj) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 730 pF @ 400 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 27W (Tc) |
| Rds On (Max) @ Id, Vgs | 360mOhm @ 5A, 10V |
| Supplier Device Package | TO-220F-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 200µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
