Transistörler - FET, MOSFET - Tekil
FCPF360N65S3R0L

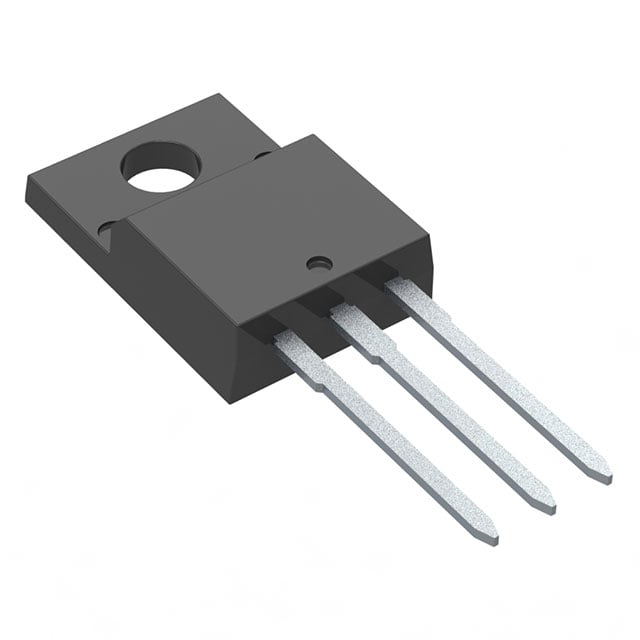

MOSFET N-CH 650V 10A TO220F-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCPF360N65S3R0L
FCPF360N65S3R0L Hakkında
FCPF360N65S3R0L, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 650V drain-source gerilim ve 10A sürekli drenaj akımı özelliklerine sahiptir. TO-220-3 paket tipi ile uygulanmış olan bu bileşen, yüksek gerilim güç uygulamalarında anahtarlama elemanı olarak kullanılır. 360mΩ on-direnci (@5A, 10V) ile güç kaybını minimize eder. -55°C ile 150°C arasında çalışabilen bu MOSFET, endüstriyel kontrolcüler, güç kaynakları, invertörler ve motor sürücüler gibi uygulamalarda yaygın olarak tercih edilir. 18nC gate charge ve 730pF input capacitance parametreleri hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 730 pF @ 400 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 27W (Tc) |
| Rds On (Max) @ Id, Vgs | 360mOhm @ 5A, 10V |
| Supplier Device Package | TO-220F-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
