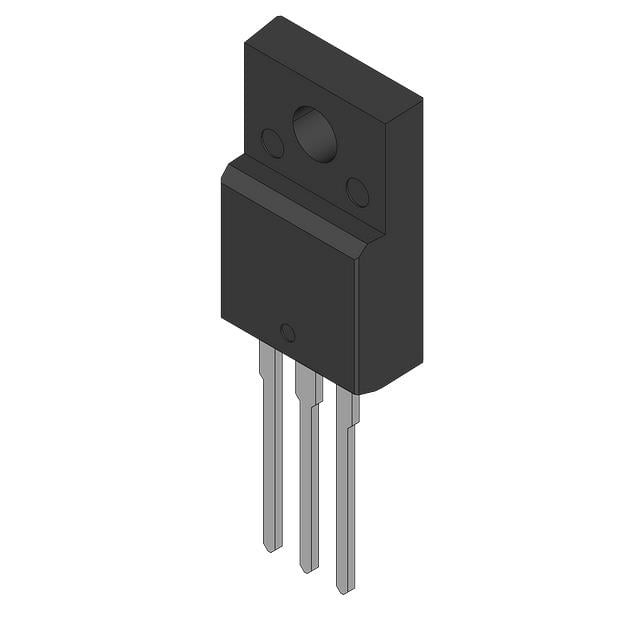

FCPF260N60E
POWER FIELD-EFFECT TRANSISTOR, N
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCPF260N60E
FCPF260N60E Hakkında
FCPF260N60E, Rochester Electronics tarafından üretilen N-Channel Power MOSFET transistördür. 600V drain-source gerilim ve 15A sürekli drain akımı kapasitesiyle güç uygulamalarında kullanılır. 260mΩ RDS(on) değeri ile verimli anahtarlama performansı sağlar. TO-220-3 paket tipi ile endüstriyel uygulamalarda yaygın olarak tercih edilir. Güç dönüştürme devreleri, motor kontrol uygulamaları, invertörler ve DC-DC konvertörlerde yer alır. -55°C ile +150°C çalışma sıcaklığı aralığında güvenli operasyon sunar. 10V gate drive voltajında tam açılış şartlarında çalışır. 62nC gate charge ile düşük enerji kayıpları için optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 62 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2500 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 36W (Tc) |
| Rds On (Max) @ Id, Vgs | 260mOhm @ 7.5A, 10V |
| Supplier Device Package | TO-220F-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
