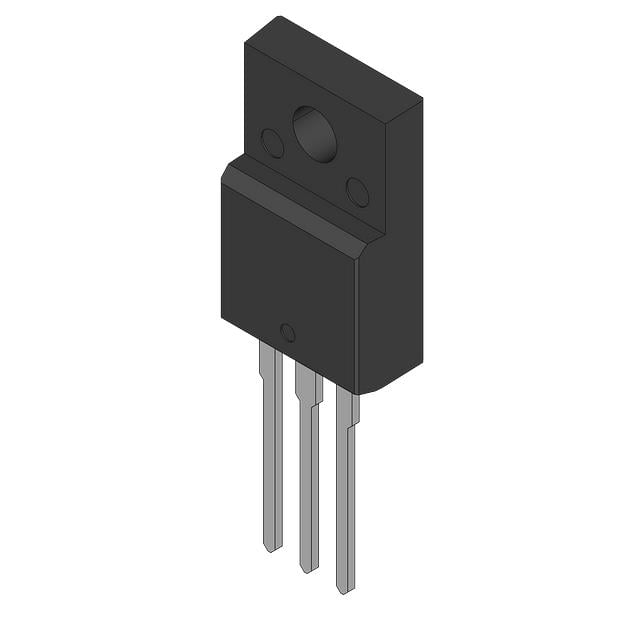

FCPF220N80
POWER FIELD-EFFECT TRANSISTOR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCPF220N80
FCPF220N80 Hakkında
FCPF220N80, Rochester Electronics tarafından üretilen 800V yüksek voltaj N-Channel Power MOSFET transistörüdür. 23A sürekli dren akımı ve 220mOhm maksimum on-state direnci ile endüstriyel güç elektronik uygulamalarında kullanılır. TO-220-3 paketinde temin edilen bu bileşen, anahtarlama devrelerinde, güç kaynakları, motor sürücüleri ve yüksek voltaj denetim sistemlerinde uygulanır. -55°C ile 150°C işletme sıcaklığı aralığında güvenilir performans sağlar. 105nC gate charge ve 4560pF input capacitance değerleriyle hızlı anahtarlama karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 23A (Tc) |
| Drain to Source Voltage (Vdss) | 800 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 105 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4560 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 44W (Tc) |
| Rds On (Max) @ Id, Vgs | 220mOhm @ 11.5A, 10V |
| Supplier Device Package | TO-220F |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 4.5V @ 2.3mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
