Transistörler - FET, MOSFET - Tekil

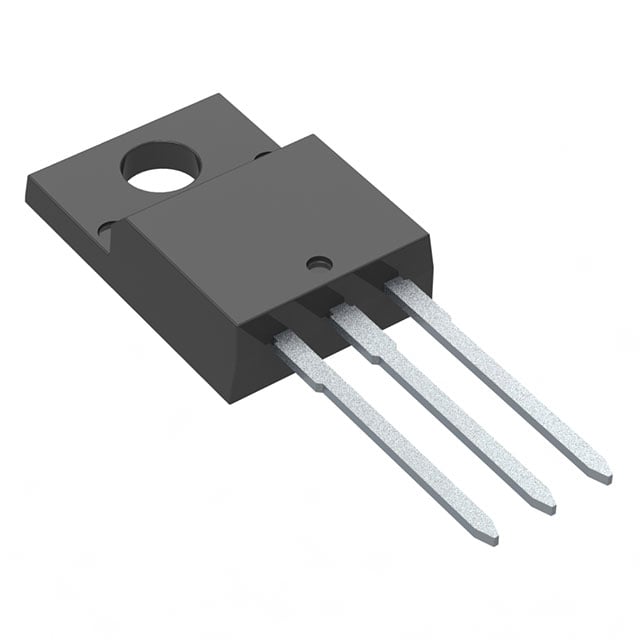

FCPF190N65S3R0L
MOSFET N-CH 650V 17A TO220F-3
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCPF190N65S3R0L
FCPF190N65S3R0L Hakkında
FCPF190N65S3R0L, onsemi tarafından üretilen 650V N-Channel MOSFET transistörüdür. TO-220-3 full pack kütüphanesinde sunulan bu komponent, 17A sürekli drenaj akımı kapasitesine sahiptir. 190mΩ maksimum on-direnç değeri ile düşük güç kaybı sağlar. 144W maksimum güç dağıtım kapasitesiyle, yüksek voltaj anahtarlama uygulamalarında, güç dönüştürme devrelerinde, motor kontrol sistemlerinde ve endüstriyel elektronik uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans sunar. Gate charge karakteristiği (33nC @ 10V) ve düşük giriş kapasitansı hızlı anahtarlama işlemlerini destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 17A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 33 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1350 pF @ 400 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power Dissipation (Max) | 144W (Tc) |
| Rds On (Max) @ Id, Vgs | 190mOhm @ 8.5A, 10V |
| Supplier Device Package | TO-220F-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 1.7mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
