Transistörler - FET, MOSFET - Tekil

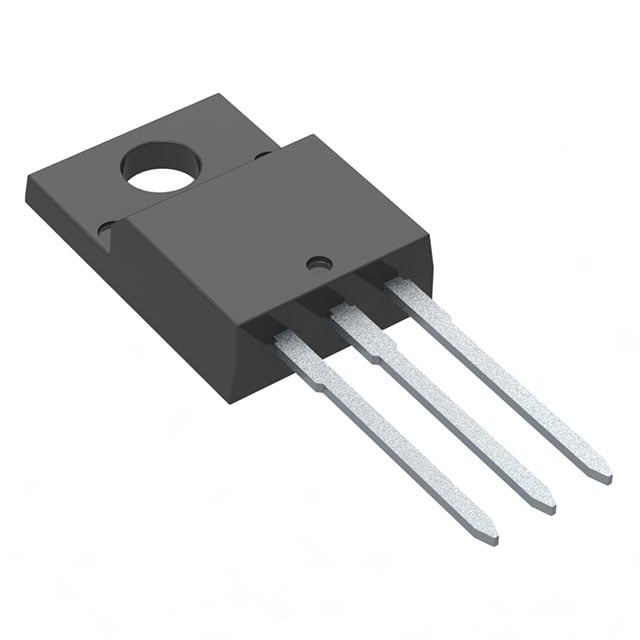

FCPF165N65S3R0L
MOSFET N-CH 650V 19A TO220F-3
- Üretici
- onsemi
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCPF165N65S3R0L
FCPF165N65S3R0L Hakkında
FCPF165N65S3R0L, onsemi tarafından üretilen 650V N-Channel MOSFET transistördür. TO-220-3 paketinde sunulan bu bileşen, 19A sürekli dren akımı ve 165mOhm maksimum RDS(on) değeri ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. 35nC gate charge ve 1415pF input capacitance değerleriyle hızlı anahtarlama özellikleri sağlar. -55°C ile +150°C arasında çalışabilen bu transistör, endüstriyel güç dönüştürme devreleri, DC-DC konvertörler, motor sürücüler ve güç kaynağı uygulamalarında yaygın olarak kullanılır. ±30V gate voltajı toleransı ile güvenli işletim ortamı sunar. Not: Bu ürün üretimden kaldırılmış (obsolete) durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 19A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 35 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1415 pF @ 400 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Obsolete |
| Power Dissipation (Max) | 35W (Tc) |
| Rds On (Max) @ Id, Vgs | 165mOhm @ 9.5A, 10V |
| Supplier Device Package | TO-220F-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 1.9mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
