Transistörler - FET, MOSFET - Tekil

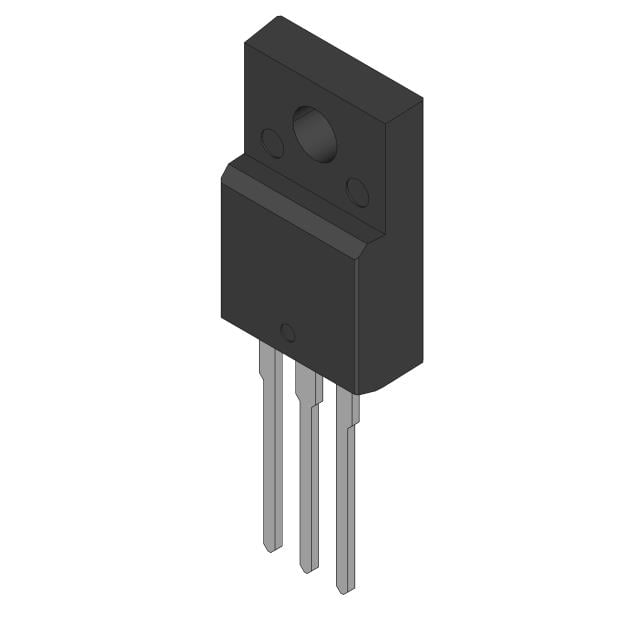

FCPF11N60T
11A, 600V, 0.38OHM, N-CHANNEL,
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCPF11N60T
FCPF11N60T Hakkında
FCPF11N60T, Rochester Electronics tarafından üretilen 600V N-Channel MOSFET transistörüdür. 11A sürekli dren akımı kapasitesi ile yüksek güç uygulamalarında kullanılır. 0.38Ohm düşük RDS(on) değeri ile verimli anahtarlama sağlar. Gate charge 52nC olarak belirlenmiş, hızlı dönüşüm sürelerine izin verir. TO-220-3 paket tipi ile standart PCB montajına uyumludur. Endüstriyel kontrol devreleri, motor sürücüleri, güç kaynakları ve DC-DC konvertörlerde yaygın olarak uygulanır. -55°C ile 150°C arasında çalışabilir ve 36W güç tüketimini tolere eder. ±30V gate gerilimi aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 11A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 52 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1490 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 36W (Tc) |
| Rds On (Max) @ Id, Vgs | 380mOhm @ 5.5A, 10V |
| Supplier Device Package | TO-220F |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
