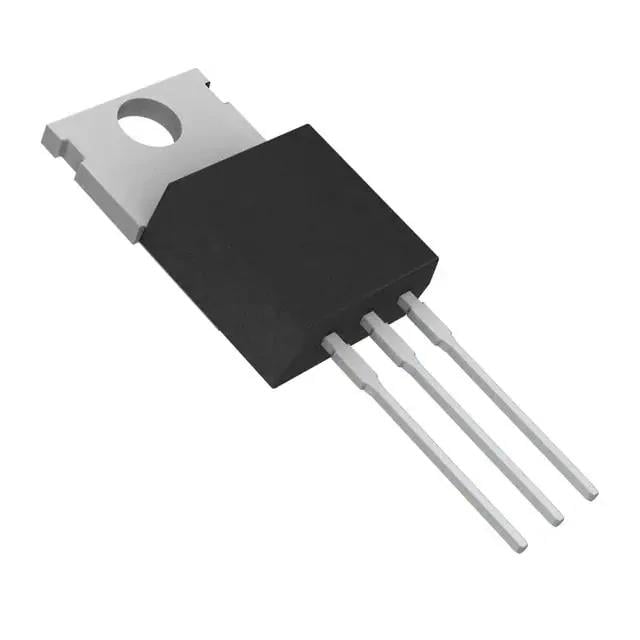

FCP9N60N-F102
POWER MOSFET, N-CHANNEL, SUPREMO
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3 Full Pack
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCP9N60N
FCP9N60N-F102 Hakkında
FCP9N60N-F102, Rochester Electronics tarafından üretilen N-Channel Power MOSFET transistördür. SUPREMO teknolojisi ile tasarlanmış bu bileşen, 600V yüksek voltaj uygulamalarında kullanılmak üzere geliştirilmiştir. Sürekli drenaj akımı 9A'ye kadar çıkabilir ve maksimum 83.3W güç dağıtabilir. TO-220-3 paketinde sunulan komponent, -55°C ile 150°C arasında çalışma sıcaklığına sahiptir. 385mOhm RDS(on) değeri ile anahtarlama uygulamalarında düşük iletim kaybı sağlar. Motor kontrol devreleri, DC/DC konvertörleri, güç kaynakları ve ağır yükleme anahtarlaması gereken endüstriyel uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 29 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1240 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 Full Pack |
| Part Status | Active |
| Power Dissipation (Max) | 83.3W (Tc) |
| Rds On (Max) @ Id, Vgs | 385mOhm @ 4.5A, 10V |
| Supplier Device Package | TO-220F |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
