Transistörler - FET, MOSFET - Tekil
FCMT360N65S3

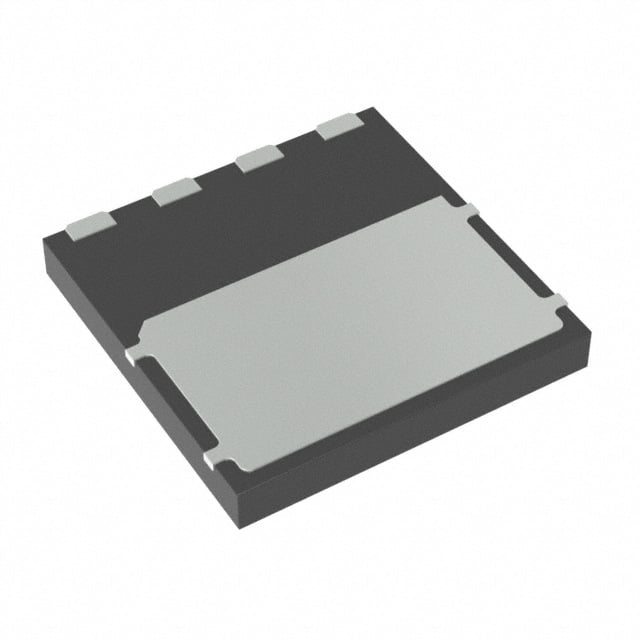

MOSFET N-CH 650V 10A 4PQFN
- Üretici
- onsemi
- Paket/Kılıf
- 4-PowerTSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCMT360N65S3
FCMT360N65S3 Hakkında
FCMT360N65S3, onsemi tarafından üretilen 650V yüksek voltaj N-Channel MOSFET transistörüdür. 10A sürekli dren akımı ve 360mΩ on-state direnci ile düşük kayıp uygulamalarında çalışmaya elverişlidir. 4-PQFN (8x8mm) surface mount paketinde sunulan bu bileşen, 83W güç harcayabilir. -55°C ile +150°C arasında çalışan FCMT360N65S3, endüstriyel güç dönüştürücüler, DC-DC konvertörler, motor kontrol devreleri ve anahtarlama uygulamalarında kullanılır. 18nC gate charge ve 730pF input capacitance değerleri hızlı anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 730 pF @ 400 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-PowerTSFN |
| Part Status | Active |
| Power Dissipation (Max) | 83W (Tc) |
| Rds On (Max) @ Id, Vgs | 360mOhm @ 5A, 10V |
| Supplier Device Package | 4-PQFN (8x8) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 200µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
