FCMT299N60

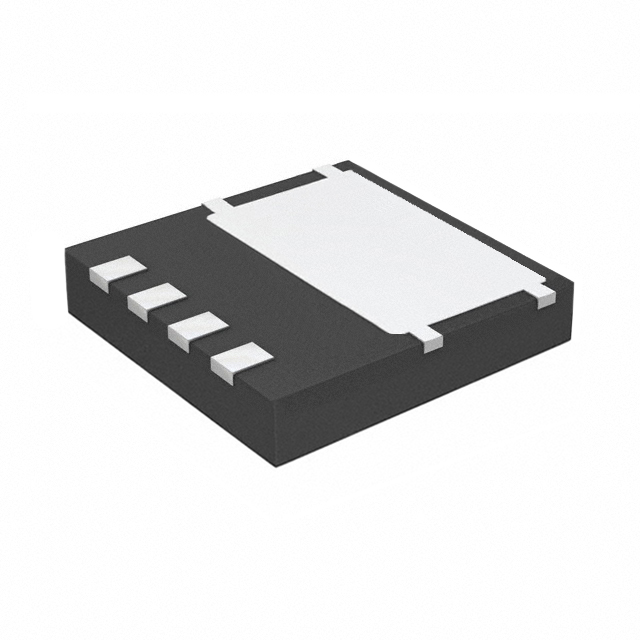

MOSFET N-CH 600V 12A POWER88
- Üretici
- onsemi
- Paket/Kılıf
- 4-PowerTSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCMT299N60
FCMT299N60 Hakkında
FCMT299N60, onsemi tarafından üretilen 600V N-Channel MOSFET transistördür. 12A sürekli dren akımı kapasitesi ile yüksek gerilim anahtarlama uygulamalarında kullanılır. Power88 SMD paketinde sunulan bu bileşen, 299mΩ maksimum RDS(on) değeri ile verimli enerji aktarımı sağlar. Geniş çalışma sıcaklığı aralığı (-55°C ~ 150°C) nedeniyle endüstriyel ve otomotiv uygulamaları başta olmak üzere, güç dönüştürücüleri, motor kontrol devreleri ve anahtarlama kaynakları gibi alanlarda tercih edilir. 51nC gate charge değeri hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Ta) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 51 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1948 pF @ 380 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-PowerTSFN |
| Part Status | Active |
| Power Dissipation (Max) | 125W (Tc) |
| Rds On (Max) @ Id, Vgs | 299mOhm @ 6A, 10V |
| Supplier Device Package | Power88 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
