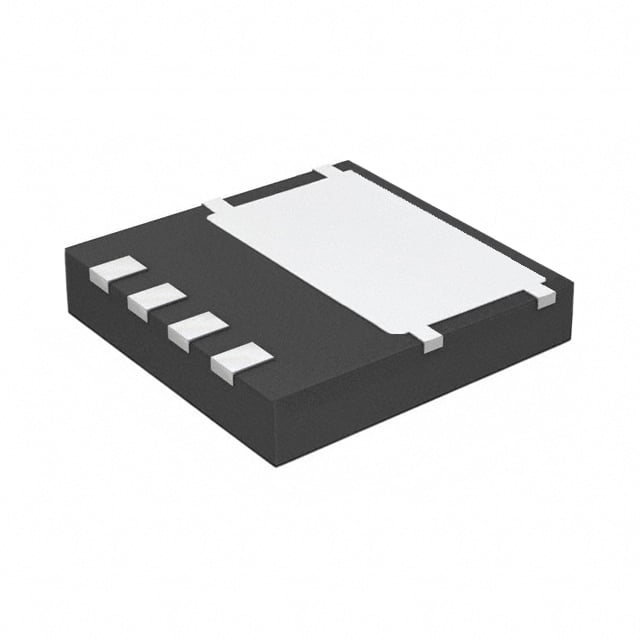

FCMT250N65S3
MOSFET N-CH 650V 12A POWER88
- Üretici
- onsemi
- Paket/Kılıf
- 4-PowerTSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCMT250N65S
FCMT250N65S3 Hakkında
FCMT250N65S3, onsemi tarafından üretilen N-Kanal MOSFET transistörüdür. 650V drain-source voltajı ve 12A sürekli drain akımı ile güç uygulamalarında kullanılmaya tasarlanmıştır. POWER88 paket türüne sahip olan bu bileşen, surface mount montaj tekniği ile PCB'lere entegre edilir. 250mOhm maksimum on-dirençe (Rds On) sahip olan transistör, güç kaybını minimize ederek verimli çalışma sağlar. -55°C ile +150°C arasında çalışan bu MOSFET, 90W maksimum güç dağılımı kapasitesiyle endüstriyel motor kontrol, anahtarlama kaynakları, güç yönetimi ve inverter uygulamalarında kullanılır. 24nC gate charge değeri ile hızlı anahtarlama özellikleri sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 24 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1010 pF @ 400 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-PowerTSFN |
| Part Status | Active |
| Power Dissipation (Max) | 90W (Tc) |
| Rds On (Max) @ Id, Vgs | 250mOhm @ 6A, 10V |
| Supplier Device Package | Power88 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 1.2mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
