Transistörler - FET, MOSFET - Tekil

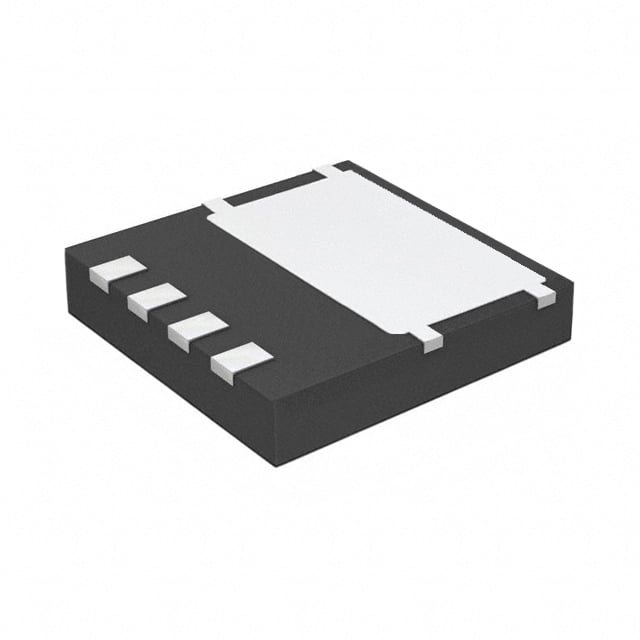

FCMT180N65S3
MOSFET N-CH 650V 17A POWER88
- Üretici
- onsemi
- Paket/Kılıf
- 4-PowerTSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCMT180N65S3
FCMT180N65S3 Hakkında
FCMT180N65S3, onsemi tarafından üretilen N-Channel Power MOSFET transistördür. 650V drain-source gerilimi ve 17A sürekli drenaj akımı ile yüksek gerilim uygulamalarında kullanılır. 180mΩ maksimum on-direnç değeri ile anahtarlama kaybını minimize eder. Power88 SMD paketi ile kompakt PCB tasarımlarına uygun hale getirilmiştir. -55°C ile 150°C arasında çalışma sıcaklığında güvenilir performans sunar. IGBT sürücüleri, güç kaynakları, invertörler ve hasat enerjisi uygulamalarında tercih edilmektedir. 33nC gate charge ile hızlı anahtarlama davranışı gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 17A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 33 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1350 pF @ 400 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-PowerTSFN |
| Part Status | Active |
| Power Dissipation (Max) | 139W (Tc) |
| Rds On (Max) @ Id, Vgs | 180mOhm @ 8.5A, 10V |
| Supplier Device Package | Power88 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 1.8mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
