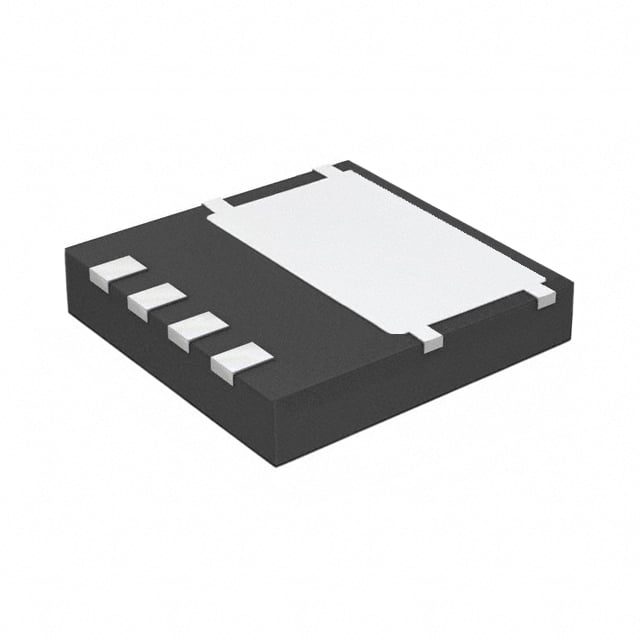

FCMT099N65S3
MOSFET N-CH 650V 30A POWER88
- Üretici
- onsemi
- Paket/Kılıf
- 4-PowerTSFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCMT099N65S3
FCMT099N65S3 Hakkında
FCMT099N65S3, onsemi tarafından üretilen 650V N-Channel MOSFET transistördür. 30A sürekli dren akımı kapasitesine sahip bu bileşen, yüksek gerilim uygulamalarında güç anahtarlaması işlevini gerçekleştirir. Power88 paketinde sunulan komponent, 99mΩ maksimum Rds(on) değeri ile elektrik enerjisini verimli bir şekilde yönetir. -55°C ile 150°C arasında çalışabilen MOSFET, 227W maksimum güç dağıtımı kapasitesine sahiptir. Endüstriyel çevirici devreleri, elektrik motor sürücüleri, güç kaynağı tasarımları ve yüksek gerilim anahtar uygulamalarında kullanılır. 56nC gate charge değeri hızlı anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 30A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 56 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2270 pF @ 400 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-PowerTSFN |
| Part Status | Active |
| Power Dissipation (Max) | 227W (Tc) |
| Rds On (Max) @ Id, Vgs | 99mOhm @ 15A, 10V |
| Supplier Device Package | Power88 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 3mA |
