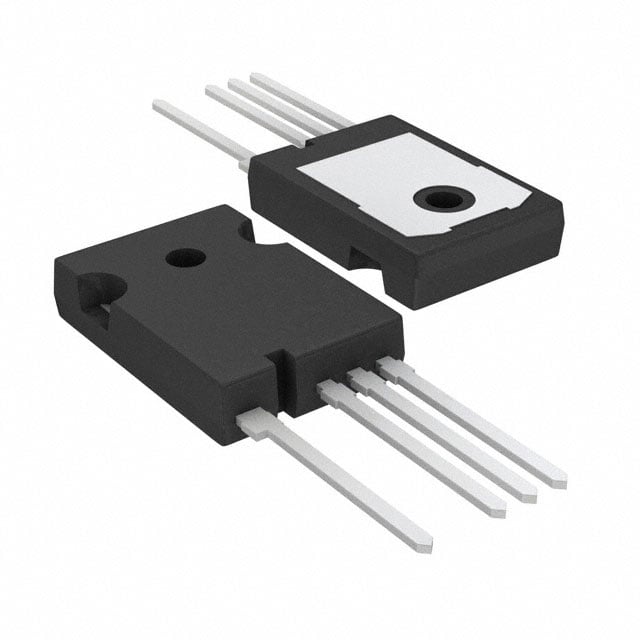

FCH041N65EFL4
MOSFET N-CH 650V 76A TO247
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCH041N65EFL4
FCH041N65EFL4 Hakkında
FCH041N65EFL4, onsemi tarafından üretilen 650V N-Channel MOSFET transistörüdür. TO-247-4 paketinde sunulan bu transistör, 76A sürekli dren akımı kapasitesi ile yüksek güç uygulamalarında kullanılmaktadır. 10V gate voltajında 41mΩ açık durum direnci (Rds On) ile verimli iletim sağlar. 595W maksimum güç tüketimi, geniş sıcaklık aralığında (-55°C ile 150°C arasında) çalışabilme yeteneği ile endüstriyel uygulamalar, güç kaynakları, motor kontrol devreleri ve enerji dönüştürme sistemlerinde tercih edilir. 298nC gate charge değeri ile hızlı anahtarlama karakteristiğine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 76A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 298 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 12560 pF @ 100 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 595W (Tc) |
| Rds On (Max) @ Id, Vgs | 41mOhm @ 38A, 10V |
| Supplier Device Package | TO-247 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 5V @ 7.6mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
