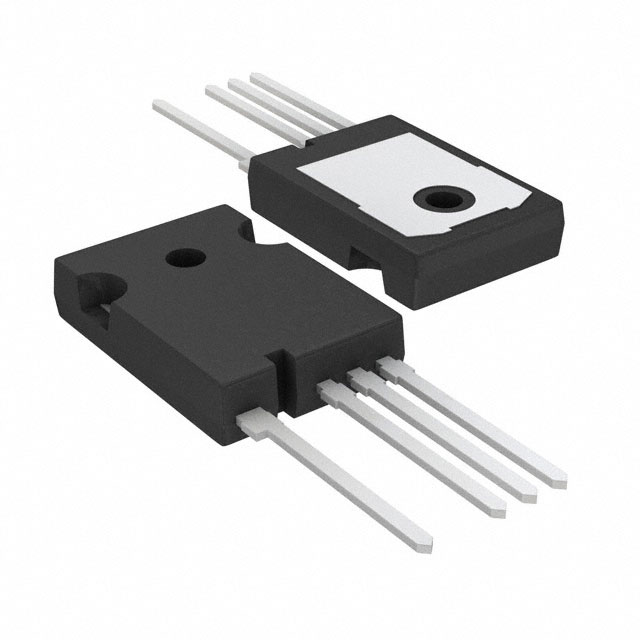

FCH023N65S3L4
MOSFET N-CH 650V 75A TO247
- Üretici
- onsemi
- Paket/Kılıf
- TO-247-4
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCH023N65S3L4
FCH023N65S3L4 Hakkında
FCH023N65S3L4, onsemi tarafından üretilen 650V N-Channel MOSFET transistörüdür. TO-247-4 paketinde sunulan bu bileşen, 75A sürekli drenaj akımı ve 23mOhm (@ 37.5A, 10V) maksimum Rds On değerine sahiptir. Yüksek voltaj uygulamalarında anahtarlama elemanı olarak kullanılır. Endüstriyel güç kaynakları, motor sürücüleri, UPS sistemleri ve solar inverterler gibi uygulamalarda tercih edilir. -55°C ile +150°C arasında çalışma sıcaklığına sahip olup, ±30V maksimum Gate-Source gerilimi ile güvenli işletme sağlar. 595W maksimum güç tüketim kapasitesi ile ağır yüklü devrelerde kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 75A (Tc) |
| Drain to Source Voltage (Vdss) | 650 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 222 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7160 pF @ 400 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-4 |
| Part Status | Active |
| Power Dissipation (Max) | 595W (Tc) |
| Rds On (Max) @ Id, Vgs | 23mOhm @ 37.5A, 10V |
| Supplier Device Package | TO-247 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 4.5V @ 7.5mA |
