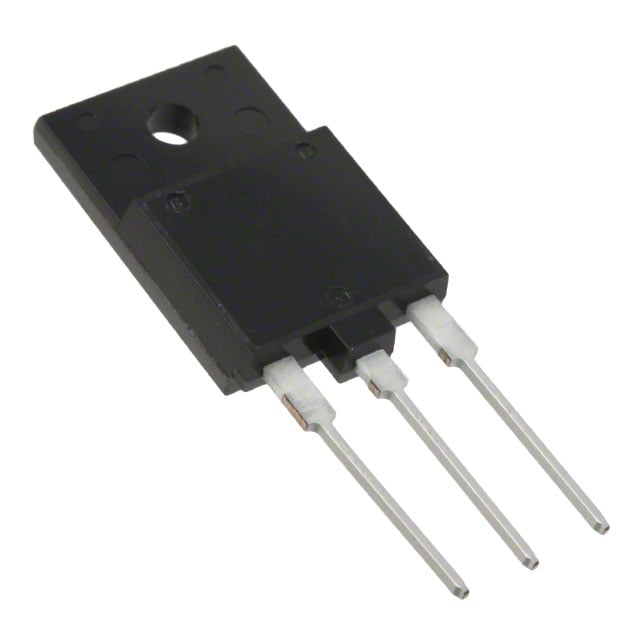

FCA20N60FS
MOSFET N-CH 600V 20A TO3PN
- Üretici
- onsemi
- Paket/Kılıf
- TO-3P-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- FCA20N60FS
FCA20N60FS Hakkında
FCA20N60FS, onsemi tarafından üretilen N-channel MOSFET transistörüdür. 600V drain-source gerilimi ve 20A sürekli drain akımı kapasitesi ile yüksek voltaj uygulamalarında kullanılır. TO-3P paketinde sunulan bu bileşen, anahtarlama devreleri, güç yönetimi sistemleri ve DC-DC dönüştürücülerde yer alır. 10V gate geriliminde 190mOhm'luk düşük on-resistance değeri verimli enerji transferi sağlar. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) nedeniyle endüstriyel ve otomotiv uygulamalarına uygundur. 208W maksimum güç dağılımı kapasitesi ile güç elektronikleri tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Tc) |
| Drain to Source Voltage (Vdss) | 600 V |
| Drive Voltage (Max Rds On, Min Rds On) | 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 98 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3080 pF @ 25 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-3P-3, SC-65-3 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 208W (Tc) |
| Rds On (Max) @ Id, Vgs | 190mOhm @ 10A, 10V |
| Supplier Device Package | TO-3PN |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±30V |
| Vgs(th) (Max) @ Id | 5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
