Transistörler - FET, MOSFET - Tekil

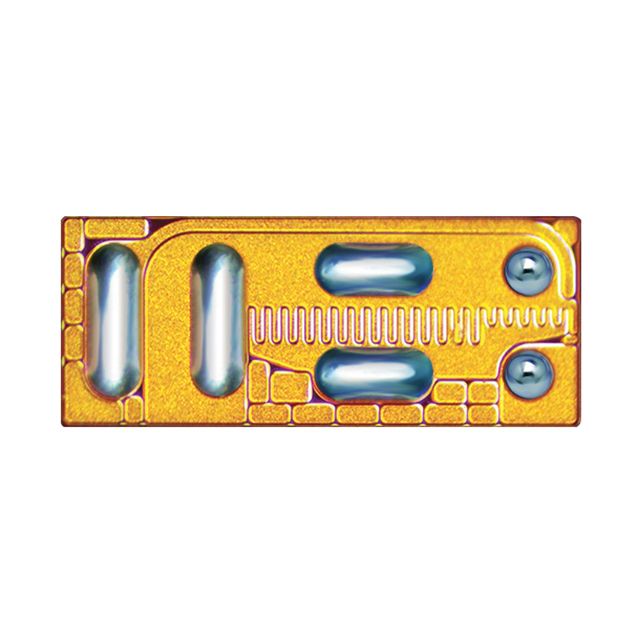

EPC8004
GANFET N-CH 40V 4A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC8004
EPC8004 Hakkında
EPC8004, EPC tarafından üretilen Gallium Nitride (GaN) teknolojisine dayalı bir N-Channel FET transistördür. 40V drain-source gerilim ve 4A sürekli drain akımı kapasitesine sahip bu die bileşeni, düşük gate charge ve input capacitance değerleriyle hızlı anahtarlama uygulamalarında kullanılır. 110mΩ maksimum Rds(on) değeri ile verimli güç yönetimi sağlar. Surface mount uygulamalarında entegre edilebilen bu bileşen, -40°C ile +150°C işletme sıcaklık aralığında çalışır. Güç dönüştürme devreleri, DC-DC konvertörler, motor sürücüleri ve RF amplifikatörü gibi yüksek frekanslı anahtarlama gerektiren endüstriyel ve tüketici elektroniği uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.45 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 52 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 110mOhm @ 500mA, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
