Transistörler - FET, MOSFET - Tekil

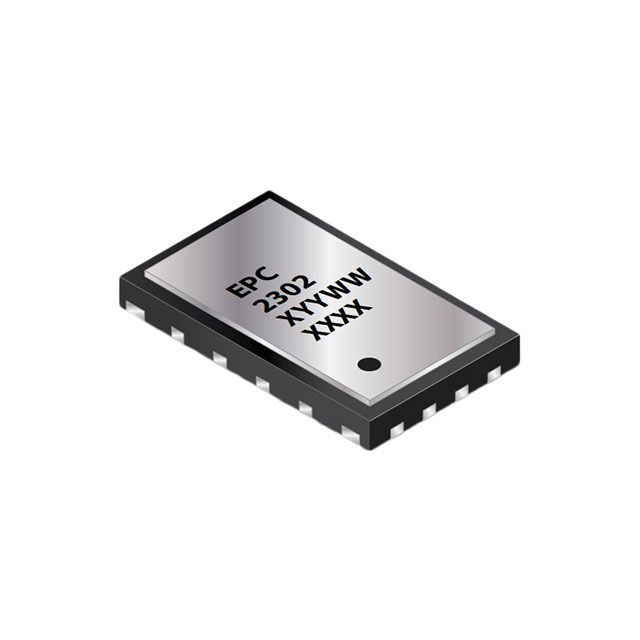

EPC2302
TRANS GAN 100V DIE .0019OHM
- Üretici
- EPC
- Paket/Kılıf
- 7-PowerWQFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2302
EPC2302 Hakkında
EPC2302, Gallium Nitride (GaN) teknolojisine dayalı N-Channel FET transistördür. 100V drain-source voltajı ve 101A sürekli drenaj akımı kapasitesine sahiptir. 1.8mOhm maksimum on-direnci (Rds(on)) ile düşük güç kaybı sağlar. 5V gate drive voltajında çalışır ve 23nC gate charge değerine sahiptir. Surface mount 7-PowerWQFN paketinde sunulur. -40°C ile +150°C arasında çalışabilir. Güç yönetimi, DC-DC konvertörler, inverter devreleri, RF amplifikatörleri ve yüksek hızlı anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 101A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 23 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3200 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | 7-PowerWQFN |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 1.8mOhm @ 50A, 5V |
| Supplier Device Package | 7-QFN (3x5) |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 14mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
