Transistörler - FET, MOSFET - Tekil

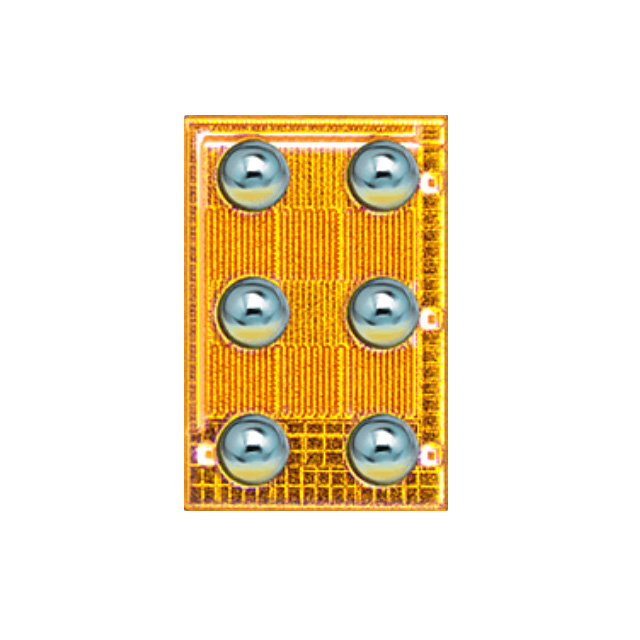

EPC2216
GANFET N-CH 15V 3.4A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2216
EPC2216 Hakkında
EPC2216, EPC tarafından üretilen N-Channel GaNFET (Gallium Nitride) teknolojisine dayalı bir transistördür. 15V drain-source voltajı ve 3.4A sürekli dren akımı kapasitesine sahiptir. 26mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. Die paket formatında sunulan bu bileşen, geniş çalışma sıcaklığı aralığında (-40°C ~ 150°C) stabil performans gösterir. 1.1nC gate charge ve 118pF input kapasitans değerleri ile hızlı anahtarlama özellikleri vardır. Güç dönüştürme uygulamaları, DC-DC konvertörleri, motor sürücüleri ve LED aydınlatma sistemlerinde kullanılan entegre devre tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.4A (Ta) |
| Drain to Source Voltage (Vdss) | 15 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Feature | Standard |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.1 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 118 pF @ 7.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 26mOhm @ 1.5A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
