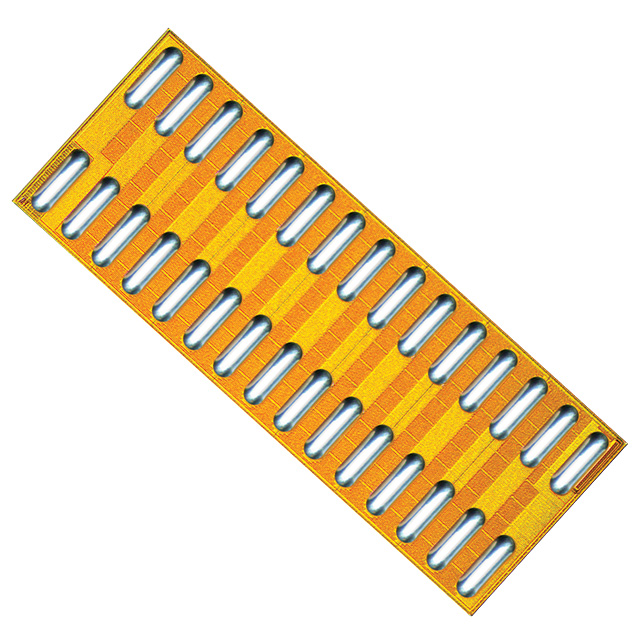

EPC2206
GANFET N-CH 80V 90A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2206
EPC2206 Hakkında
EPC2206, EPC tarafından üretilen yüksek akım kapasiteli N-Channel GaNFET (Gallium Nitride) transistördür. 80V drain-source gerilimi ve 90A sürekli drenaj akımı ile güç uygulamalarında kullanılır. 2.2mOhm ile düşük on-state direnci, enerji kaybını minimize eder. 5V gate sürü geriliminde çalışan bu bileşen, açık/kapalı anahtarlama hızı gerektiren DC-DC dönüştürücüler, inverterler ve motor kontrol devrelerinde tercih edilir. Die paket formatında sunulan EPC2206, -40°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 90A (Ta) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 19 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1940 pF @ 40 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 2.2mOhm @ 29A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 13mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
