Transistörler - FET, MOSFET - Tekil

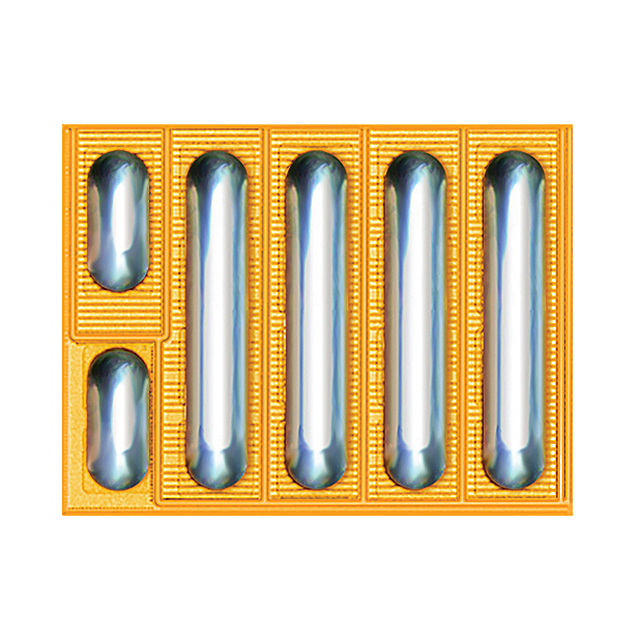

EPC2202
GANFET N-CH 80V 18A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2202
EPC2202 Hakkında
EPC2202, GaN (Gallium Nitride) teknolojisine dayalı N-kanal FET transistördür. 80V drain-source gerilimi ve 18A sürekli dren akımı kapasitesiyle güç elektronik uygulamalarında kullanılır. 5V gate sürüş geriliminde 17mOhm maksimum on-direnci ile düşük kayıp özellikleri sunar. Die paket formatında tedarik edilen bu komponent, düşük kapasitansi (415pF @ 50V) ve hızlı anahtarlama (4nC gate charge) karakteristiği ile DC-DC dönüştürücüler, güç kaynakları ve inverter uygulamalarında tercih edilir. -40°C ile +150°C arasında çalışma sıcaklığı aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 18A (Ta) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 415 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 17mOhm @ 11A, 5V |
| Supplier Device Package | Die Outline (6-Solder Bar) |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +5.75V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 3mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
