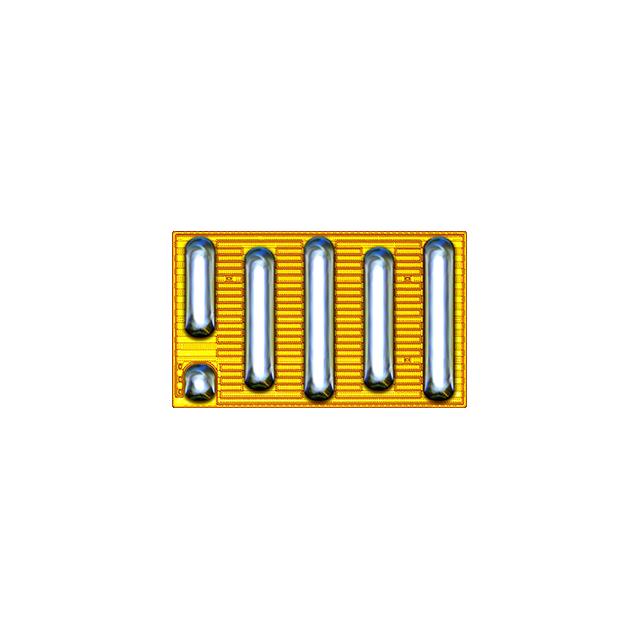

EPC2055
GANFET N-CH 40V 29A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2055
EPC2055 Hakkında
EPC2055, GaN (Gallium Nitride) teknolojisine dayalı N-Channel MOSFET transistördür. 40V drain-source gerilimi ve 29A sürekli drain akımı ile yüksek güç uygulamalarında kullanılmaya uygundur. 3.6mOhm maksimum on-state direnci (Rds On) düşük kayıp işletim sağlar. Surface mount die paketi formatında sunulan bu bileşen, güç yönetimi, DC-DC konvertörleri, motor sürücüleri ve güç kaynağı uygulamalarında tercih edilir. -40°C ile +150°C arasındaki çalışma sıcaklık aralığı geniş ortam koşullarında güvenilir performans sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 29A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Feature | Standard |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8.5 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1111 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 3.6mOhm @ 15A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 7mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
