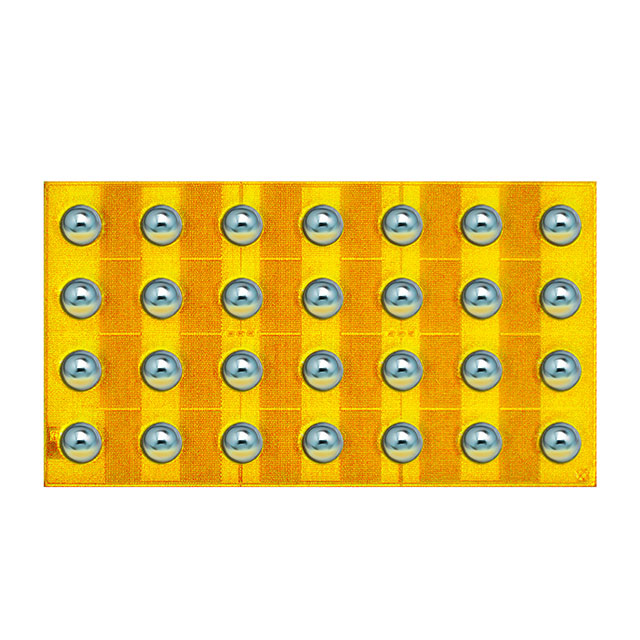

EPC2053
GANFET N-CH 100V 48A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2053
EPC2053 Hakkında
EPC2053, EPC tarafından üretilen N-Channel GaNFET (Gallium Nitride FET) transistörüdür. Die formunda sunulan bu bileşen, 100V drain-source geriliminde 48A sürekli drenaj akımı sağlar. 5V gate sürüş geriliminde 3.8mOhm maksimum RDS(on) değerine sahip olan EPC2053, düşük iletim kayıpları gerektiren güç dönüştürme uygulamalarında kullanılır. 14.8nC gate charge ve 1895pF input kapasitansi özellikleriyle yüksek frekans anahtarlama devrelerinde tercih edilir. -40°C ile +150°C arasında çalışabilen bu transistör, DC-DC konvertörler, inverterler, motor sürücüler ve güç elektoniği uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 48A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14.8 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1895 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 3.8mOhm @ 25A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 9mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
