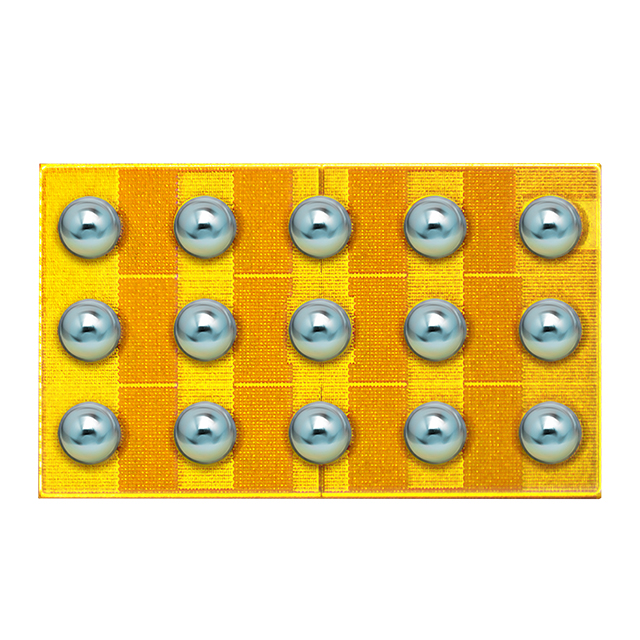

EPC2049ENGRT
GANFET N-CH 40V 16A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2049
EPC2049ENGRT Hakkında
EPC2049ENGRT, Gallium Nitride (GaN) teknolojisine dayalı N-kanal FET transistördür. 40V drain-source gerilimi ve 16A sürekli drenaj akımı kapasitesi ile tasarlanmıştır. 5mΩ maksimum on-direnci (RDS(on)) ile düşük güç kayıpları sağlar. Gate charge değeri 7.6nC olup hızlı anahtarlama uygulamalarında tercih edilir. -40°C ile +150°C işletme sıcaklık aralığında çalışabilen bu DIE formundaki bileşen, güç yönetimi, DC-DC konvertörleri, motor sürücüleri ve anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 16A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 7.6 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 805 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Obsolete |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 15A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 6mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
