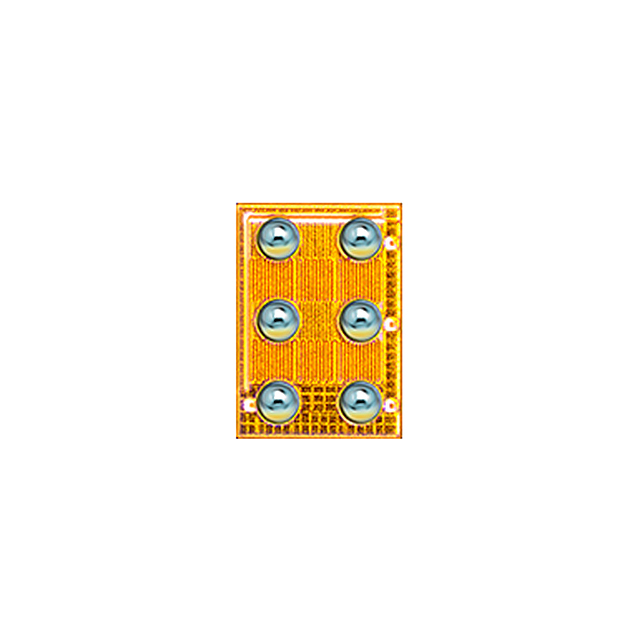

EPC2040
GANFET NCH 15V 3.4A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2040
EPC2040 Hakkında
EPC2040, EPC tarafından üretilen N-Channel GaNFET (Gallium Nitride) transistördür. 15V Vdss ve 3.4A sürekli dren akımı kapasitesiyle çalışan bu DIE tipli komponent, düşük RDS(on) değeri (30mOhm @ 1.5A, 5V) ile verimli güç dönüştürme uygulamalarında kullanılır. 5V gate drive voltajı ile kontrol edilebilen EPC2040, anahtarlama modunda yüksek frekans uygulamaları, DC-DC konverterler, motor sürücüleri ve güç yönetimi devrelerinde yer alır. -40°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans sunar. Surface Mount paketi ve kompakt Die yapısı sayesinde yüksek yoğunluklu PCB tasarımlarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.4A (Ta) |
| Drain to Source Voltage (Vdss) | 15 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.93 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 105 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 1.5A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs(th) (Max) @ Id | 2.5V @ 1mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
