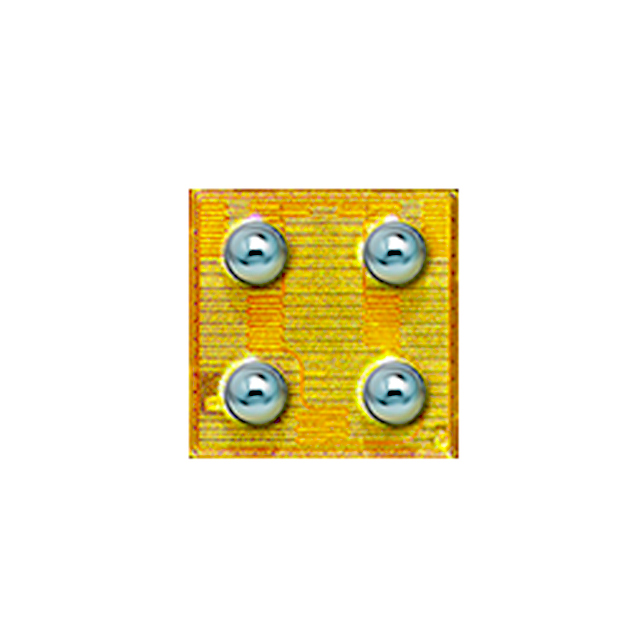

EPC2038
GANFET N-CH 100V 500MA DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2038
EPC2038 Hakkında
EPC2038, GaN (Gallium Nitride) teknolojisine dayalı N-Channel FET transistördür. 100V drain-source voltaj ve 500mA sürekli drenaj akımı kapasitesine sahiptir. 5V gate sürme voltajında 3.3Ω maksimum RDS(On) değeri ile düşük iletim kayıpları sağlar. 0.044nC düşük gate charge ve 8.4pF input kapasitansı hızlı anahtarlama uygulamalarına uygunluğunu gösterir. Die paketi biçiminde sunulan bu bileşen, -40°C ile +150°C çalışma sıcaklık aralığında güvenilir performans sunar. Anahtarlama güç kaynakları, DC-DC dönüştürücüler, motor kontrol devreleri ve RF uygulamaları gibi yüksek frekans ve yüksek verimlilik gerektiren sistemlerde kullanılır. Surface mount uygulamalarına elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500mA (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.044 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 8.4 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 3.3Ohm @ 50mA, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 20µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
