Transistörler - FET, MOSFET - Tekil

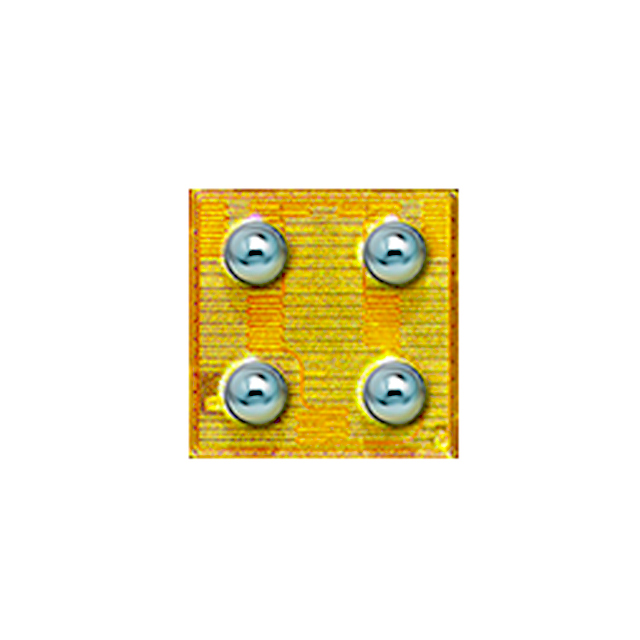

EPC2037
GANFET N-CH 100V 1.7A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2037
EPC2037 Hakkında
EPC2037, EPC tarafından üretilen N-Channel GaNFET (Gallium Nitride) teknolojisine dayalı bir transistördür. 100V drain-source gerilimi ve 1.7A sürekli drain akımı kapasitesine sahiptir. 5V gate sürüş voltajında 550mOhm maksimum drain-source direnci (Rds(on)) ile düşük kayıp uygulamalar için tasarlanmıştır. 0.12nC gate yükü ve 14pF input kapasitesi ile yüksek anahtarlama hızına uygundur. Surface mount Die paketinde sunulan bu bileşen, anahtarlama güç kaynakları, DC-DC dönüştürücüler, motor sürücüleri ve benzer yüksek frekanslı anahtarlama uygulamalarında kullanılır. -40°C ile 150°C arasında çalışma sıcaklığında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.7A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.12 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 14 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 550mOhm @ 100mA, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 80µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
