Transistörler - FET, MOSFET - Tekil

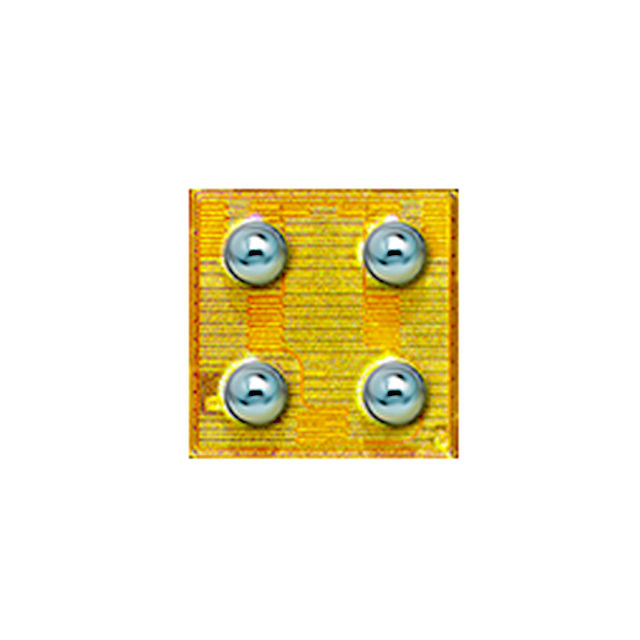

EPC2036
GANFET N-CH 100V 1.7A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2036
EPC2036 Hakkında
EPC2036, Gallium Nitride (GaN) tabanlı N-Channel FET transistördür. 100V drain-source gerilimi ve 1.7A sürekli dren akımı kapasitesi ile güç dönüştürme uygulamalarında kullanılır. 5V gate sürüş voltajında 65mOhm maksimum on-dirençine sahiptir. Düşük gate charge (0.91 nC) ve input kapasitans (90 pF) özellikleri yüksek frekanslı anahtarlama için uygun hale getirir. Die formunda sunulan bu transistör, inverter, DC-DC konvertör, güç kaynakları ve RF amplifikatör gibi uygulamalarda tercih edilir. -40°C ile 150°C arasında çalışma sıcaklığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 1.7A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.91 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 90 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 65mOhm @ 1A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 600µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
