Transistörler - FET, MOSFET - Tekil

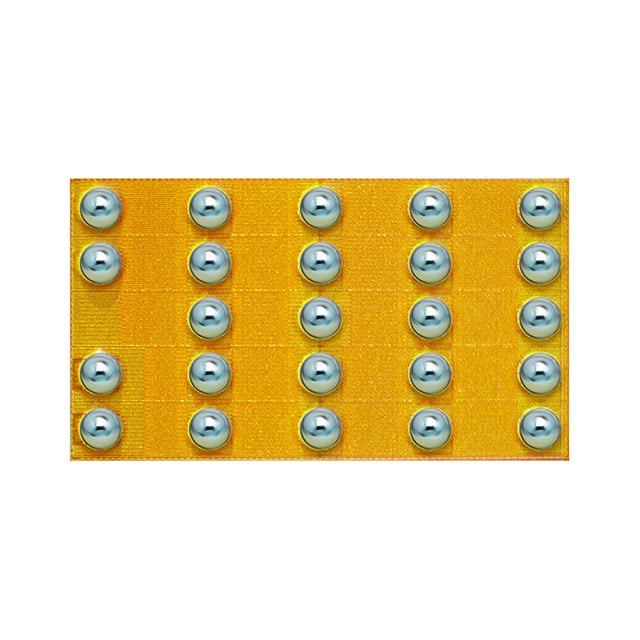

EPC2034C
GANFET N-CH 200V 48A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2034C
EPC2034C Hakkında
EPC2034C, EPC tarafından üretilen Gallium Nitride (GaN) tabanlı N-Channel FET transistördür. 200V drain-source gerilimi ve 48A sürekli drenaj akımı kapasitesi ile yüksek güç uygulamalarında kullanılmak üzere tasarlanmıştır. 8mOhm on-direnci (5V gate geriliminde) sayesinde düşük güç kaybı sağlar. Die formunda sunulan bu komponent, güç dönüştürücüler, inverterler, hızlı şarjlama sistemleri ve RF amplifikatörleri gibi uygulamalarda tercih edilir. -40°C ile 150°C arasında çalışabilir. GaN teknolojisi, Si MOSFET'lere kıyasla daha hızlı anahtarlama ve daha düşük kapasite değerleri sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 48A (Ta) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 11 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1140 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 8mOhm @ 20A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 7mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
