Transistörler - FET, MOSFET - Tekil

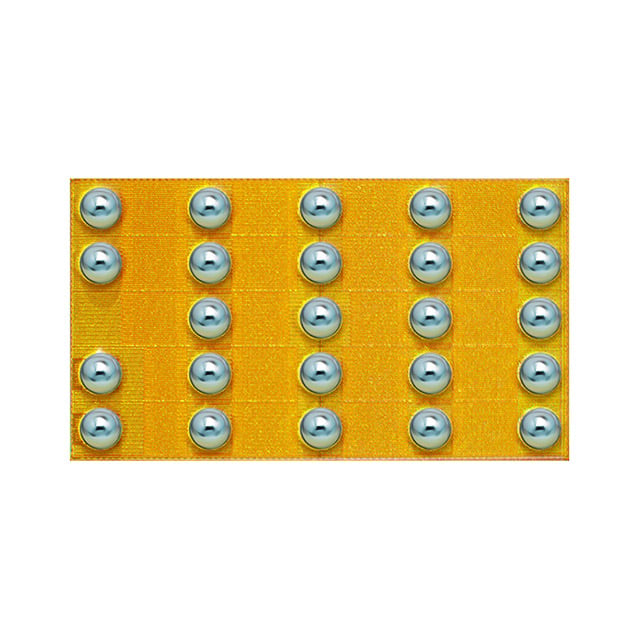

EPC2034
GANFET N-CH 200V 48A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2034
EPC2034 Hakkında
EPC2034, GaN (Gallium Nitride) teknolojisinde üretilen N-Channel FET transistördür. 200V drain-source gerilimi ve 48A sürekli akım kapasitesi ile yüksek güç uygulamalarında kullanılır. 10mOhm maksimum on-direnci (5V gate geriliminde, 20A akımda) düşük güç kaybı sağlar. Die paket formatında sunulan bu bileşen, DC-DC konvertörler, inverterler, güç yönetimi ve anahtarlama uygulamalarında tercih edilir. -40°C ile +150°C arasında çalışır, hızlı anahtarlama ve düşük kapasitans özellikleri ile enerji verimli devreler için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 48A (Ta) |
| Drain to Source Voltage (Vdss) | 200 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8.8 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 950 pF @ 100 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 20A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 7mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
