Transistörler - FET, MOSFET - Tekil

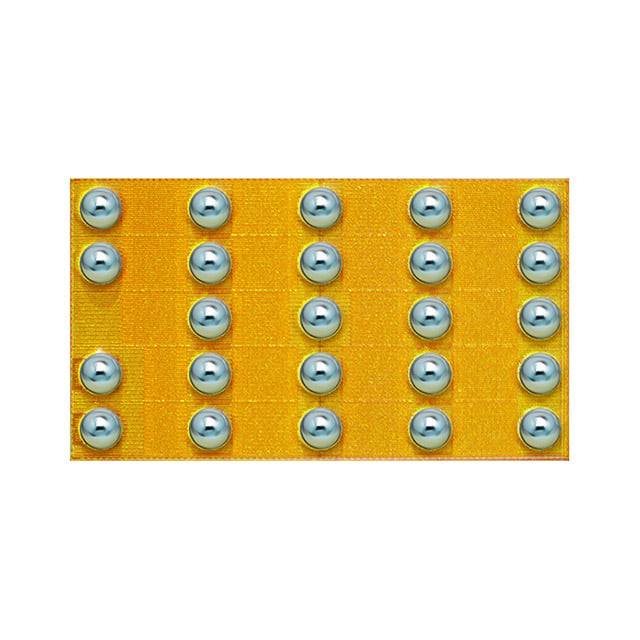

EPC2032
GANFET N-CH 100V 48A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2032
EPC2032 Hakkında
EPC2032, EPC tarafından üretilen yüksek verimli GaNFET (Gallium Nitride) teknolojisine dayalı N-Channel güç transistörüdür. 100V Vdss ile 48A sürekli dren akımı kapasitesine sahip olup, 4mΩ maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. Die paket formatında sunulan bu bileşen, anahtarlama güç uygulamalarında, DC-DC dönüştürücülerde, inverterlerde ve yüksek frekanslı güç dönüşüm devrelerinde kullanılmaktadır. 15nC gate charge ve 1530pF input capacitance değerleriyle hızlı anahtarlama performansı sunar. -40°C ile +150°C arasında çalışma sıcaklığı aralığında güvenilir operasyon gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 48A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1530 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 4mOhm @ 30A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 11mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
