Transistörler - FET, MOSFET - Tekil

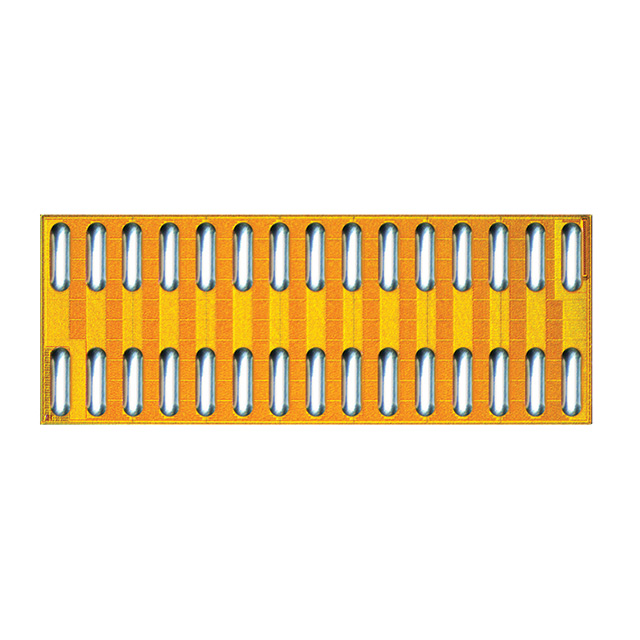

EPC2024
GANFET NCH 40V 60A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2024
EPC2024 Hakkında
EPC2024, Gallium Nitride (GaN) teknolojisine dayalı bir N-channel FET transistördür. 40V drain-source gerilim ile 90A sürekli drenaj akımı kapasitesine sahiptir. 1.5mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sunarak yüksek verimlilik sağlar. 2100pF giriş kapasitansı ve hızlı anahtarlama özellikleriyle, güç yönetimi uygulamaları, inverterler, şarj devreleri ve anahtarlamalı güç kaynakları gibi alanlarda kullanılır. Die paket formatında sunulan bu bileşen, -40°C ile 150°C arasında çalışır ve 5V gate sürüş voltajı ile uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 90A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 2100 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 1.5mOhm @ 37A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 19mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
