Transistörler - FET, MOSFET - Tekil

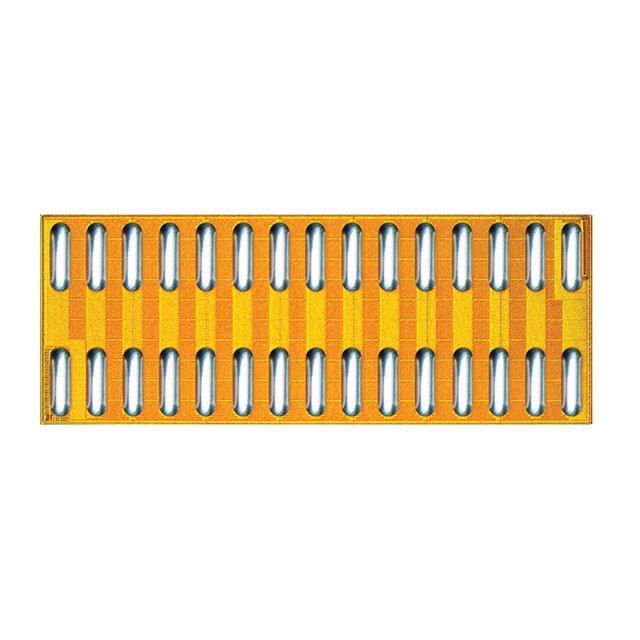

EPC2022
GANFET N-CH 100V 90A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2022
EPC2022 Hakkında
EPC2022, EPC tarafından üretilen bir GaNFET (Gallium Nitride Field Effect Transistor) N-Channel transistördür. Bu bileşen, yüksek akım ve voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. 100V drenaj-kaynak gerilimi (Vdss) ve 90A sürekli drenaj akımı (Id) kapasitesiyle, anahtarlama ve amplifikasyon uygulamalarında tercih edilir. 3.2mOhm maksimum Rds(on) değeri ile enerji verimliliğini artırır. Die olarak sunulan bu bileşen, güç dönüştürme, motor sürücü devreleri ve yüksek frekanslı anahtarlama uygulamalarında yaygın olarak kullanılır. -40°C ile +150°C arasında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 90A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 1500 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 3.2mOhm @ 25A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 12mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
