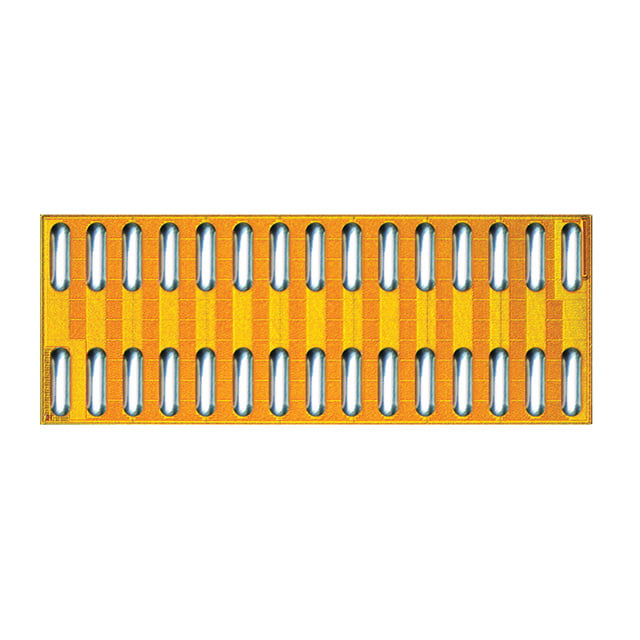

EPC2020
GANFET N-CH 60V 90A DIE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2020
EPC2020 Hakkında
EPC2020, GaN (Gallium Nitride) teknolojisine dayalı bir N-Channel FET transistördür. 60V drain-source gerilimi ve 90A sürekli drenaj akımı kapasitesiyle güç yönetimi ve anahtarlama uygulamalarında kullanılır. 2.2mOhm'luk düşük on-resistance (Rds On) değeri ile enerji kaybını minimize eder. Die formunda sunulan bileşen, yüksek sıcaklık ortamlarında (-40°C ile 150°C arasında) çalışabilir. DC-DC konvertörleri, güç dağıtım sistemleri ve verimli anahtarlamalı güç kaynakları gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 90A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 16 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1780 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 2.2mOhm @ 31A, 5V |
| Supplier Device Package | Die |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 16mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
