Transistörler - FET, MOSFET - Tekil

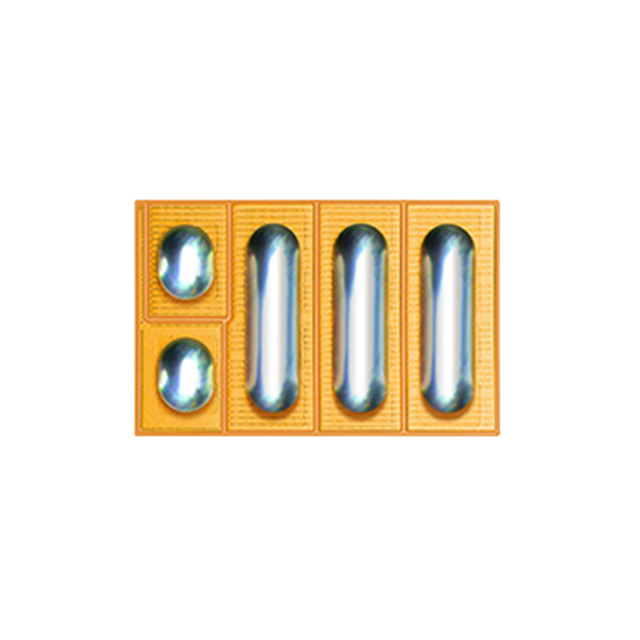

EPC2007C
GANFET N-CH 100V 6A DIE OUTLINE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2007C
EPC2007C Hakkında
EPC2007C, EPC tarafından üretilen N-Channel GaNFET (Gallium Nitride) transistörüdür. 100V drain-source voltaj derecesine ve 6A sürekli drain akımına sahiptir. 30mΩ (5V, 6A'da) maksimum RDS(on) değeri ile düşük kayıp uygulamalarda kullanılır. 5V gate drive voltajı ile standart kontrol devrelerine uyumludur. Die formunda sunulan bu bileşen, güç dönüştürücüleri, motor kontrol, güç yönetimi ve anahtarlama uygulamalarında, özellikle yüksek frekanslı ve verimlilik gerektiren tasarımlarda tercih edilir. -40°C ile 150°C arasında çalışmaya uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2.2 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 220 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Die |
| Part Status | Active |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 6A, 5V |
| Supplier Device Package | Die Outline (5-Solder Bar) |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -4V |
| Vgs(th) (Max) @ Id | 2.5V @ 1.2mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
