EPC2001

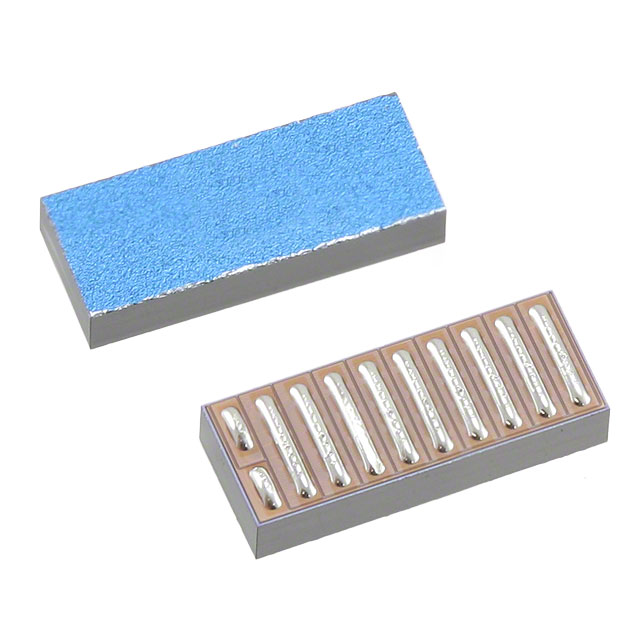

GANFET N-CH 100V 25A DIE OUTLINE
- Üretici
- EPC
- Paket/Kılıf
- Die
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- EPC2001
EPC2001 Hakkında
EPC2001, EPC tarafından üretilen N-Channel GaNFET (Gallium Nitride) transistördür. 100V drain-source gerilimi ve 25A sürekli drain akımı kapasitesi ile yüksek güç anahtarlama uygulamalarında kullanılır. 7mΩ maksimum on-direnci ve düşük gate charge (10nC @ 5V) sayesinde hızlı anahtarlama ve düşük enerji kaybı sağlar. DC-DC konvertörler, güç kaynakları, elektrikli araç drivetrain sistemleri ve endüstriyel invertörler gibi uygulamalarda tercih edilir. Die paket formatında sunulan bu bileşen -40°C ile +125°C sıcaklık aralığında çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10 nC @ 5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 950 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 125°C (TJ) |
| Package / Case | Die |
| Part Status | Market |
| Rds On (Max) @ Id, Vgs | 7mOhm @ 25A, 5V |
| Supplier Device Package | Die Outline (11-Solder Bar) |
| Technology | GaNFET (Gallium Nitride) |
| Vgs (Max) | +6V, -5V |
| Vgs(th) (Max) @ Id | 2.5V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
